MTP Loopback kabelis

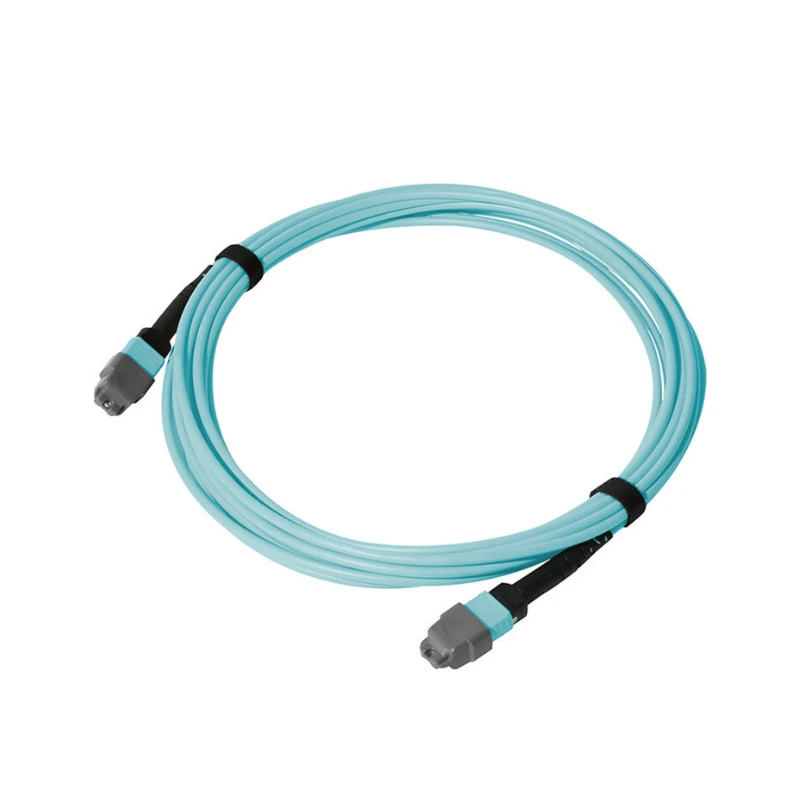

MTP Loopback Cable yra gamykloje{0}}surinktas kelių skaidulų{1}} optinis mazgas, suteikiantis apibrėžtą optinį grįžimo kelią per MTP/MPO sąsają. Jis nukreipia perduodamus optinius kanalus atgal į paskirtus priėmimo kanalus toje pačioje sąsajoje, kad būtų galima patikrinti siųstuvą-imtuvą, tikrinti perjungimo{3} prievadą, atlikti įrangos diagnostiką ir atlikti optinio bandymo procedūras.

Nurodykite MTP atgalinį ryšį pagal tikslinę bandymo sąsają. Reikalinga konfigūracija turi būti patvirtinta prieš gaminant, atsižvelgiant į sąsają, jungčių sujungimą, kanalų atvaizdavimą ir optinio bandymo sąlygas.

Suderinkite skaidulų skaičių su sąsaja:Pasirinkite skaidulų skaičių pagal bandomos sąsajos aktyvius optinius kanalus ir jungties konfigūraciją.

Suderinkite pluošto tipą su optine sąsaja:Suderinkite skaidulos tipą su optiniu režimu, nurodytu tiksliniam siųstuvui-imtuvui, įrangai arba bandymo įtaisui.

Patvirtinkite MTP / MPO jungties lytį:Patvirtinkite reikiamą jungties lytį iš poravimosi sąsajos; kištukinės jungtys yra prisegtos, o moteriškos jungtys atsegtos.

Patvirtinkite Tx{0}}to-Rx susiejimą:Prieš užsakydami patvirtinkite reikiamą Tx-to{1}}Rx kanalo ryšį, ypač jei tai taikoma konkrečioms programoms-.

Patikrinkite optinio testo būklę:Patvirtinkite, ar atliekant bandymą reikalingas tiesioginis ar susilpnintas grįžtamasis ryšys, ir nurodykite reikiamą priėmimo{0}}galios sąlygą, jei taikoma.

Atgalinės linijos konfigūraciją apibrėžia ne tik skaidulų skaičius, bet ir tai, kaip perduodami kanalai grąžinami į numatytus priėmimo kanalus.

Tiesioginis grįžtamasis ryšys:Tiesioginė kilpa grąžina perduodamą signalą be tyčinio papildomo slopinimo, kai gaunama priėmimo galia atitinka bandymo reikalavimą.

Susilpnintas atgalinis ryšys:Susilpninta konfigūracija sukelia tam tikrus papildomus optinius nuostolius, kai bandymui reikalinga mažesnė priėmimo galia.

Slopinimo specifikacija:Nurodykite reikiamą slopinimą arba tikslinį imtuvo būseną, kad prieš gaminant būtų galima patvirtinti optinę konfigūraciją.

Prieš išsiunčiant MTP kilpos mazgai tikrinami pagal patvirtintas gamybos specifikacijas, apimančias jungties geometriją, galinę- paviršiaus būklę, optinį našumą ir apibrėžtą Tx-to{2}}Rx maršrutą.

Jungtis ir pabaiga-veido valdymas:3D interferometro patikra naudojama MTP/MPO jungties geometrijai, įskaitant pluošto aukštį, viršūnės poslinkį ir kreivio spindulį, patikrinti, o jungties galiniai paviršiai tikrinami, ar nėra užteršimo ir matomų defektų.

Optinis ir žemėlapių patvirtinimas:Kiekvienas agregatas yra individualiai tikrinamas dėl įterpimo ir grąžinimo praradimo pagal nurodytą konfigūraciją ir bandymo bangos ilgį, o apibrėžtas Tx{0}}to-Rx maršrutas tikrinamas pagal patvirtintą gamybos atvaizdavimą.

Testo įrašai:Galima pateikti atskirų agregatų serijinius bandymų įrašus, įskaitant taikomus optinių bandymų duomenis ir tikrinimo rezultatus, skirtus gaminio kvalifikavimui ir gaunamai patikrai.

Pasirinktiniai MTP atgaliniai kabeliai sukonfigūruojami pagal kliento įrangos arba bandymo{0}}prietaiso reikalavimus.

Sąsajos nuoroda
Pateikite tikslinę įrangą, siųstuvą-imtuvą arba bandomąją{0}}įrenginio sąsają, kad prieš gaminant būtų galima peržiūrėti reikiamą jungtį ir mazgo konfigūraciją.

Žemėlapio nuoroda
Jei naudojate ne-standartines kilpas, pateikite prievado žemėlapį, skaidulų-padėties diagramą arba Tx-to{3}}Rx laidų specifikaciją.

Optinis reikalavimas
Pateikite reikiamą slopinimą arba tikslinę imtuvo būklę, kai kontroliuojama optinė galia yra bandymo specifikacijos dalis.

Gamybos nuoroda
Pateikite reikiamą kabelio ilgį, kiekį, identifikavimo ir pakavimo reikalavimus citatai ir gamybai.
Konkrečios programos-konfigūracijos atveju DIMI prieš gaminant peržiūri pateiktą sąsają, atvaizdavimą ir bandymo reikalavimus, kad būtų galima patvirtinti gamybos specifikaciją pagal reikalaujamą agregatą.
