MPO/MTP daugiamodis šviesolaidinis kabelis

MPO/MTP daugiamodiai skaiduliniai kabeliai, skirti trumpo{0}} ir vidutinio-atsiekimo, didelio-tankio optiniam ryšiui duomenų centruose ir didelės- spartos tinklo sistemose. Galima naudoti su OM3, OM4 ir OM{7}}/125 μm daugiamodiu šviesolaidžiu, „Base-8“ arba „Base-12“ konfigūracijomis, keliais skaidulų skaičiais, jungčių lytimis, poliškumo tipais ir optinių nuostolių parinktimis.

Kabelio konfigūracija parenkama pagal siųstuvo-imtuvo sąsają, perdavimo greitį, ryšio atstumą, skaidulų klasę, skaidulų skaičių, poliškumą ir reikiamą optinį našumą.

Didelio tankio MPO daugiamodis pluošto kabelis
Didelio tankio MPO daugiamodis šviesolaidinis kabelis yra iš anksto{0}}užbaigtas daugialypis{1}}pluošto kabelis, skirtas sujungti kelis daugiamodius optinius kanalus per MPO/MTP{2}}suderinamas...

Peržiūrėti daugiau
MPO prie LC daugiamodio pluošto kabelis
MPO į LC daugiamodis šviesolaidinis kabelis yra iš anksto{0}}užbaigtas pertraukimo kabelis, jungiantis daugialypį -pluoštą MPO/MTP sąsają su atskiromis LC dvipusėmis jungtimis daugiamodiuose...

Peržiūrėti daugiau

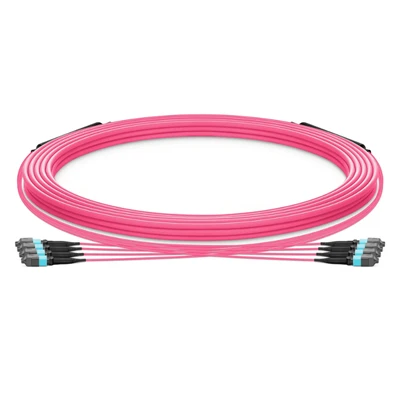

MPO daugiamodis magistralinis kabelis
MPO daugiamodis magistralinis kabelis yra didelio{0}}tankio skaidulų rinkinys, sukurtas struktūriniam kabeliui duomenų centruose, įmonių serverių patalpose ir didelės{1}} spartos tinklo aplinkoje.

Peržiūrėti daugiau
OM5 MPO daugiamodis skaidulinis kabelis
OM5 MPO daugiamodis skaidulinis kabelis yra iš anksto-užbaigtas didelio-tankio skaidulinis mazgas, naudojant OM5 plačiajuosčio daugiamodio pluošto (WBMMF) ir MPO jungtis. Jis sukurtas...

Peržiūrėti daugiau
OM4 MPO daugiamodis skaidulinis kabelis
OM4 MPO daugiamodis šviesolaidinis kabelis yra gamyklinis-užbaigtas, didelio-tankio skaidulinis mazgas, skirtas struktūriniams kabeliams duomenų centruose, įmonių tinkluose ir trumpo-superėjimo...

Peržiūrėti daugiau

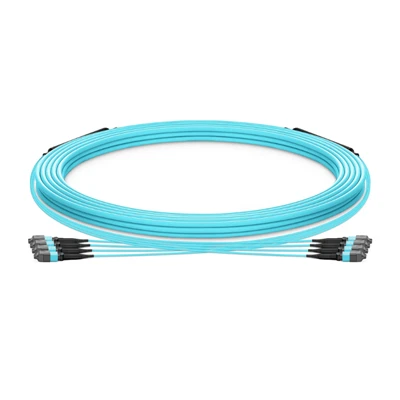

OM3 MPO daugiamodis skaidulinis kabelis
OM3 MPO daugiamodis skaidulinis kabelis yra gamykloje{1}}baigtas daugiamodis skaidulinis mazgas, sukurtas naudojant OM3 optinio pluošto ir MPO/MTP kelių skaidulų jungtis.

Peržiūrėti daugiau

MPO/MTP daugiamodio pluošto kabelio specifikacijos

Parametras	Galimos parinktys
Pluošto tipas	OM3 / OM4 / OM5
Pluošto dydis	50/125 μm
Bangos ilgis	850/1300 nm
Jungtis	MPO / MTP
Lytis	Vyras / Moteris
Poliškumas	A tipas / B tipas / C tipas
Pluošto skaičius	8 / 12 / 24 / 48 / 72 / 144
Kabelio tipas	Apvalus / mikro{0}}paskirstymas / juostelė
Striukė	LSZH / PVC / OFNP
Darbinė temperatūra	-20 laipsnių iki +70 laipsnio
Testavimas	IL / RL / 3D interferometrija / pabaiga-Veido apžiūra
Atitikties parinktys	RoHS / REACH / CE / UL / CPR, jei taikoma

Faktinės galimos konfigūracijos ir atitikties žymėjimai priklauso nuo pasirinktos kabelio konstrukcijos ir projekto reikalavimų.

OM3, OM4 ir OM5 daugiamodės skaidulos parinktys

Mūsų MPO / MTP daugiamodės skaidulos kabeliai naudoja 50/125 μm daugiamodį skaidulą ir yra OM3, OM4 ir OM5 klasių, skirtų skirtingoms didelės spartos tinklo architektūroms.

Pluošto tipas	Tipiškas naudojimas	Pagrindinis svarstymas
OM3	10G / 40G / 100G trumpojo{3}}pasiekimo nuorodos	Ekonomiška{0}}daugelio režimų parinktis, skirta nustatytiems duomenų centrų tinklams
OM4	40G/100G ir didesnės spartos{2}}duomenų centro nuorodos	Didesnis pralaidumas ir ilgesnis palaikomas pasiekiamumas nei OM3
OM5	Didelės{0}}sparčios kelių režimų ir SWDM programos	Plačiajuostis daugiamodis pluoštas, skirtas kelių{0}}bangų ilgių perdavimui

Faktinis perdavimo atstumas priklauso nuo siųstuvo-imtuvo, perdavimo spartos, optinio ryšio biudžeto ir taikomo tinklo standarto. Prieš gamybą galime peržiūrėti visą konfigūraciją.

Base-8 ir Base-12 MPO/MTP konfigūracijos

MPO / MTP daugiamodės sąrankos gali būti sukonfigūruotos skirtingoms didelio{0}}tankio skaidulų architektūroms, įskaitant Base-8 ir Base-12 sistemas.

Bazė-8:8-pluošto perdavimo architektūra, dažniausiai naudojama su lygiagrečiomis-optikos programomis ir didelės spartos duomenų centro ryšiu.

Bazė-12:12-pluošto konfigūracija, plačiai naudojama struktūriniuose kabeliuose ir didelio tankio magistralinėse sistemose.

MPO/MTP jungtis, lytis ir poliškumas

Mes tiekiame MPO/MTP rinkinius su skirtingomis jungčių konfigūracijomis, kad atitiktų visos jungties reikalavimus.

Jungties lytis

Vyras:Jungtis su kreipiamaisiais kaiščiais

Moteris:Jungtis be kreipiamųjų kaiščių

Reikalinga lytis priklauso nuo poravimosi įrangos, kasetės, adapterio, bagažinės ar pataisymo architektūros.

Poliškumas

Galimos poliškumo konfigūracijos:

A tipas:Tiesioginis{0}}pluošto atvaizdavimas

B tipas:Atvirkštinio pluošto atvaizdavimas

C tipas:Suporuoti-apverstą skaidulų atvaizdavimą

Poliškumas turi būti nurodytas kartu su siųstuvu-imtuvu ir sujungimo komponentais, kad būtų užtikrintas teisingas perdavimo / priėmimo pluošto maršrutas.

Kabelių konstrukcijos ir apvalkalo parinktys

MPO / MTP kelių režimų rinkiniai yra įvairių kabelių konstrukcijų ir apvalkalo variantų, kad atitiktų didelio{0}}tankio duomenų centro kabelių ir įrengimo reikalavimus.

Apvalus kabelis

Bendrosios paskirties{0}}busines ir pataisymo programas

Mikro-paskirstymo kabelis

Mažesnis kabelio profilis, skirtas didelio{0}}tankumo maršrutams ir{1}}sumažiems įrengimams

Juostos kabelis

Kelių-pluošto juostelių konstrukcija, skirta dideliam-skaičiui surinkti

LSZH

Mažai-dūmų, be halogenų-suvaržos parinktis, skirta įrenginiams, kuriems taikomi specialūs saugos reikalavimai

PVC

Standartinė striukės parinktis tinkamam vidaus įrengimui

OFNP

Plenum{0}}įrenginiams, kuriems reikalingas OFNP kabelio našumas, skirta konstrukcija

Kabelio ilgis, skaidulų skaičius, kabelio skersmuo, apvalkalo tipas ir kitos konstrukcijos detalės parenkamos pagal reikiamą MPO/MTP surinkimo konfigūraciją.

Standartinės-nuostolių ir mažų-nuostolių parinktys

MPO / MTP daugiamodiai skaiduliniai kabeliai siūlomi standartinėmis -praradimo ir{1}}mažo nuostolio versijomis, todėl skirtingus jungties praradimo reikalavimus galima suderinti su optinio ryšio biudžetu.

Konfigūracija	Tipiškas naudojimas
Standartinis-Nuostolis	Bendrasis duomenų centras ir didelio{0}}tankio daugiamodės skaidulos jungtys
Maži{0}}nuostoliai	Didelės spartos{0}}nuorodos, kai jungties įterpimo praradimas turi didesnį poveikį bendram nuorodų biudžetui

Optiniai parametrai: įterpimo praradimas (IL), grįžtamasis praradimas (RL), skaidulų slopinimas ir jungties galo{0} paviršiaus geometrija.
Galimi mažų-nuostolių rinkiniai su pasirinktomis MPO/MTP jungties konfigūracijomis ir skaidulų tipais. Nurodytos IL/RL ribos patvirtinamos pagal kabelio konfigūraciją ir projekto reikalavimus.

Programos

MPO / MTP daugiamodiai skaiduliniai kabeliai pirmiausia naudojami didelio{0}}tankio trumpojo nuotolio-optiniam ryšiui užtikrinti, įskaitant:

Įmonės duomenų centrai
Debesų kompiuterijos įrenginiai
Didelio{0}}našumo skaičiavimo (HPC) aplinkos
Serverio ir komutatoriaus jungtys
Didelio{0}}tankio struktūriniai kabeliai
Duomenų centro stuburas ir platinimo nuorodos

Kabelio konfigūracija parenkama pagal optinius modulius, stovo architektūrą, skaidulų skaičių ir reikalingą perdavimo atstumą.

Gamybos galimybės

„DIMI Fiber“ gamina MPO / MTP daugiamodius skaidulinius kabelius ir šviesolaidinių kabelių rinkinius per integruotą jungčių komplektą, tikslią skaidulų užbaigimą, kabelių apdorojimą, optinį testavimą ir galutinę patikrą. Mūsų gamybos galimybės palaiko standartines MPO / MTP konfigūracijas, taip pat konkrečius projektų{1}} daugiamodio pluošto kabelių rinkinius.

Automatizuotas ir tikslus{0}}pluošto paruošimas, skilimas, poliravimas ir jungčių surinkimas
Kontroliuojamas epoksidinis kietėjimas jungties užbaigimui
Kabelių apvalkalas ir kabelių konstrukcija skirtingiems montavimo reikalavimams
Kelių skaidulų rinkinių ir skirtingų MPO / MTP konfigūracijų gamybos palaikymas

Optinė apžiūra ir bandymai

Kiekvieną gatavą MPO / MTP agregatą prieš išsiunčiant galima išbandyti pagal užsakytą konfigūraciją.

Bandymas / apžiūra	Tikslas	Pirkėjo įrodymai
Įdėjimo praradimo bandymas	Patikrinkite prijungto mazgo optinį praradimą	IL testo rezultatas
Grąžinimo nuostolių tikrinimas	Patikrinkite optinio atspindžio efektyvumą	RL testo rezultatas
3D interferometrija	Patvirtinkite MPO/MTP galo{0}}veido geometriją	Geometrijos patikrinimo įrašas
Baigti-veido apžiūrą	Aptikti užteršimą, įbrėžimus, drožles ir kitus defektus	Patikrinimo rezultatas
Poliškumas / pluošto atvaizdavimas	Patikrinkite pluošto seką ir poliškumą	Pluošto kartografavimo įrašas
Galutinis kokybės kontrolės patikrinimas	Patvirtinkite kabelio konfigūraciją pagal užsakymą	Galutinis patikrinimo protokolas

Bandymų ataskaitos ir patikrinimų įrašai gali būti pateikti pagal projekto reikalavimus.

Individualizuota MPO / MTP daugiamodio pluošto kabelio gamyba

Gaminame MPO/MTP daugiamodius kabelių mazgus pagal brėžinius, MK, pavyzdžius arba technines specifikacijas.
Tinkinimas gali apimti:

OM3 / OM4 / OM5 pluoštas
8–144 skaidulų konfigūracijos
Kabelio ilgis
Jungties tipas ir lytis
A / B / C tipo poliškumas

Kabelio konstrukcija ir apvalkalo medžiaga
traukimo{0}}akių rinkiniai
Striukės spalva
Produkto ženklinimas ir brūkšninis kodas
Individualių bandymų ataskaitos

Projekto užsakymams klientai gali pateikti siųstuvo-imtuvo modelį, esamą kabelio specifikaciją, sistemos brėžinį arba BOM konfigūracijos peržiūrai prieš gamybą.

DUK

Kl .: Ar galite pateikti pavyzdžius prieš pateikdami gamybos užsakymą?

A: Taip. Užsakymų pavyzdžiai gali būti atliekami siekiant patikrinti jungties tinkamumą, kabelio konstrukciją, skaidulų konfigūraciją, optinį našumą ir suderinamumą su esama kliento įranga prieš pateikiant didesnį gamybos užsakymą.

K: Kokios informacijos reikia norint cituoti MPO / MTP daugiamodius skaidulinius kabelius?

A: Norint pateikti pagrindinę citatą, paprastai reikia reikiamo kiekio, kabelio ilgio, skaidulų konfigūracijos, jungties konfigūracijos ir kabelio konstrukcijos. Konkrečių projektų-užsakymų atveju, pateikę siųstuvo-imtuvo modelį, MK, brėžinį arba esamą kabelio pavyzdį, galime tiksliau peržiūrėti konfigūraciją.

Klausimas: Ar galite suderinti esamą MPO / MTP kabelį?

A: Taip. Esamas kabelis, gaminio etiketė, brėžinys ar pavyzdys gali būti naudojamas kaip reprodukcijos nuoroda. Prieš patvirtindami gamybą, galime peržiūrėti jungties konfigūraciją, skaidulų atvaizdavimą, kabelio konstrukciją, matmenis ir kitas identifikuojamas specifikacijas.

Kl.: Ar atskiri kabeliai gali būti paženklinti ir atsekami?

A: Taip. Gaminio etiketės, dalių numeriai, brūkšniniai kodai, serijos numeriai ir kiti identifikavimo reikalavimai gali būti įtraukti į kabelių rinkinį, jei reikia. Bandymų įrašai taip pat gali būti susieti su nurodytu gaminio identifikavimu.

Kl .: Kaip MPO / MTP kabelių rinkiniai supakuojami tarptautiniam siuntimui?

A: Pakuotė gali būti sukonfigūruota pagal kabelio ilgį, skaidulų skaičių, jungties apsaugos reikalavimus ir pristatymo būdą. Jungčių galai yra apsaugoti pakavimo metu, kad būtų sumažinta užteršimo ar mechaninių pažeidimų rizika transportavimo metu.

Kl .: Ar galite tiekti laidus pagal mūsų BOM arba projekto specifikacijas?

A: Taip. BOM{1}}pagrįsta gamyba galima projektų užsakymams. Pateiktą specifikaciją galima peržiūrėti prieš gaminant, kad būtų patvirtinta reikiama kabelių konfigūracija, kiekis, ženklinimas ir kiti pirkimo reikalavimai.

Kl .: koks yra įprastas MPO / MTP kabelių užsakymų vykdymo laikas?

A: Pristatymo laikas priklauso nuo kabelio konfigūracijos, skaidulų skaičiaus, jungties tipo, kiekio, bandymo reikalavimų ir dabartinio gamybos grafiko. Patvirtintas pristatymo laikas pateikiamas peržiūrėjus techninę konfigūraciją ir užsakymo kiekį.

Kl .: Ar galite kartu su siunta pateikti dokumentus?

A: Dokumentai gali būti pateikti pagal užsakymo reikalavimus, įskaitant gaminio specifikacijas, optinių bandymų rezultatus, patikrinimo įrašus, pakavimo informaciją ir kitus sutartus kokybės dokumentus.
