MPO/MTP vieno režimo šviesolaidinis kabelis

Vieno -modemo MPO/MTP skaidulinių kabelių rinkiniai, skirti didelio-tankio optiniam sujungimui, ilgesniam perdavimo atstumui ir lygiagrečiam optiniam ryšiui. Galimos bazinės-8 ir bazinės-12 konfigūracijos, su 8-, 12, 16 ir 24 skaidulų parinktimis, APC jungčių konfigūracijomis, A/B/C tipo poliškumu ir standartiniais, mažų nuostolių ir itin mažų nuostolių našumo lygiais.

Mažo nuostolio OS2 MPO pluošto kabelis
Mažo nuostolio OS2 MPO šviesolaidinis kabelis yra gamykloje-užbaigtas vieno-modės skaidulinis rinkinys, naudojant OS2 9/125 μm skaidulą ir MPO/MTP-suderinamas kelių-pluoštinių jungtis, o jungtis...

Peržiūrėti daugiau

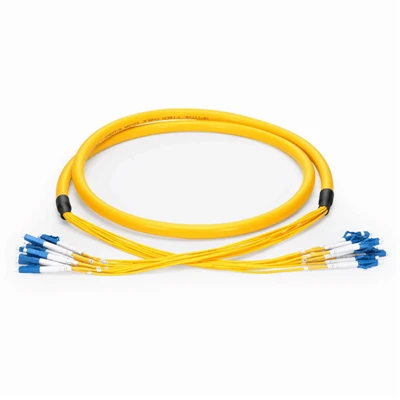

MPO į LC vieno režimo pluošto kabelis
MPO į LC vieno režimo skaidulinis kabelis yra gamykloje{0}}baigtas OS2 pertraukimo mazgas, paverčiantis daugialypį -pluoštą MPO / MTP sąsają į atskiras LC dvipuses jungtis.

Peržiūrėti daugiau
MPO vieno režimo pataisos laidas
MPO vieno režimo pataisos laidas yra gamykloje{0}}užbaigtas kelių skaidulų{1}} optinis mazgas, kurio abiejuose galuose yra OS2 vieno-mode skaidulų ir MPO/MTP{4}}suderinamų jungčių sąsajos.

Peržiūrėti daugiau
MPO vieno režimo magistralinis kabelis
MPO vieno režimo magistralinis kabelis yra gamykloje{0}}užbaigtas kelių skaidulų{1}} optinis mazgas, kurio abiejuose galuose naudojama OS2 vieno-modė skaidulų ir MPO/MTP{4}}suderinama jungtis.

Peržiūrėti daugiau
OS2 MTP vieno režimo šviesolaidinis kabelis
OS2 MTP vieno režimo skaidulinis kabelis yra gamyklinis-terminuotas MTP/MPO magistralinis mazgas, naudojant OS2 9/125 μm vieno-modės skaidulą, su kelių-pluošto jungtimis abiejuose galuose, kad...

Peržiūrėti daugiau
OS2 MPO vieno režimo skaidulinis kabelis
OS2 MPO vieno režimo šviesolaidinis kabelis yra gamyklinis-terminuotas daugialypis-šviesolaidinis agregatas, skirtas didelio-tankio vieno-modžių skaidulų ryšiui duomenų centruose,...

Peržiūrėti daugiau

Vienmodžio pluošto kabelio specifikacijos parinktys

Mūsų vieno{0}momo MPO/MTP kabeliai naudoja OS2 vieno{2}momo skaidulą optiniams ryšiams, kur perdavimo atstumas, įterpimo praradimas ir sąsajos-biudžeto valdymas yra labai svarbūs.

Specifikacija	Parinktys
Pluošto tipas	OS2 vieno režimo
Pluošto klasė	G.652.D / G.657.A1 / G.657.A2
Pluošto skaičius	8/12/16/24 pluoštų
Bazinė konfigūracija	Bazė-8 / Bazė-12
Veikimo bangos ilgis	1310/1550 nm
WDM diapazonas	1270–1330 nm parinktys pagal pritaikymą
Poliškumas	A tipas / B tipas / C tipas
Darbinė temperatūra	-20 laipsnių iki +70 laipsnio

G.657.A1 ir G.657.A2 lenkimo-nejautrios skaidulos yra prieinamos didelio-tankio maršrutams, kai reikia atsižvelgti į sumažintą lenkimo spindulį ir kabelio- erdvės apribojimus.

Standartinis, mažas-nuostolis ir itin-mažas-praradimas

MPO/MTP vieno -modemo rinkiniai galimi skirtingais įterpimo-nuostolių laipsniais, kad atitiktų skirtingus optinio ryšio biudžetus.

Našumo įvertinimas	Didžiausias įterpimo nuostolis
Standartinis	Mažesnis arba lygus 0,70 dB
Maži nuostoliai	Mažesnis arba lygus 0,35 dB
Itin-mažas nuostolis (ULL)	Mažesnis arba lygus 0,25 dB

Reikalingas nuostolių laipsnis turėtų būti parinktas pagal siųstuvo-imtuvo specifikaciją, sujungtų jungčių skaičių, perdavimo atstumą ir turimą optinės galios biudžetą. ULL konfigūracijos yra prieinamos sistemoms, kuriose jungties praradimas turi didesnį poveikį bendram ryšio biudžetui.

Base-8 ir Base-12 MPO/MTP konfigūracijos

„Base-8“ ir „Base-12“ architektūros palaiko skirtingas lygiagrečiojo pluošto perdavimo ir įrangos sąsajas.

Base-8 vieno režimo MPO

Galimos 8 bazinės-konfigūracijos optinėms sistemoms, naudojančioms 8-pluošto lygiagrečias sąsajas, ir yra tinkamos didelio tankio architektūroms, susijusioms su naujesniu didelės spartos optiniu ryšiu.
Galimos konfigūracijos:

8 skaidulų MPO/MTP mazgai
Vyriškos arba moteriškos jungtys
A tipo / B tipo / C tipo poliškumas
APC jungties konfigūracijos
Standartinis, mažas{0}}nuostolis ir ULL našumas
Individualūs kabelių ilgiai ir konstrukcijos

Base-12 vieno režimo MPO

Bazinė-12 konfigūracijų suteikia 12 skaidulų ryšį nustatytoms MPO/MTP kabelių architektūroms ir didelio tankio magistralinėms programoms.
Galimos konfigūracijos:

12 skaidulų MPO/MTP mazgai
24 skaidulų rinkiniai naudojant dvi 12 skaidulų sąsajas
Vyriškos arba moteriškos jungtys
A tipo / B tipo / C tipo poliškumas
APC konfigūracijos
Standartinės ir mažo{0}}nuostolio parinktys

MPO/MTP jungtis ir suderinamumas su poliškumu

Vieno{0}}režimo MPO / MTP ryšiams reikia tinkamos jungties lyties, skaidulų atvaizdavimo, poliškumo ir galo{1}}konfigūracijos.

A tipas:Tiesioginis{0}}pluošto atvaizdavimas

B tipas:Atvirkštinio pluošto atvaizdavimas

C tipas:Suporuoti-apverstą skaidulų atvaizdavimą

Vyras:Sumontuoti kreipiamieji kaiščiai

Moteris:Praleisti kreipiamieji kaiščiai

APC:8 laipsnių kampo fizinio kontakto konfigūracija, skirta atitinkamoms vieno{1}}modžio sąsajoms

Keičiamiems kabeliams arba projekto užsakymams konfigūracijos patikrinimui gali būti pateiktas įrangos modelis, sąsajos specifikacija, esamas kabelio pavyzdys, brėžinys arba skaidulų žemėlapis.

MPO/MTP vieno režimo kabelio konstrukcija

Galimos skirtingos kabelių konstrukcijos, atsižvelgiant į įrengimo erdvę, maršrutą ir mechaninius reikalavimus.

Kabelių konstrukcija	Tipinis reikalavimas
Apvalus kabelis	Bendras struktūrinis kabelių ir įrangos maršrutas
Plokščia juostelė	Didelio{0}}tankio lygiagrečių pluoštų išdėstymas
Mikro kabelis	Sumažintas kabelio skersmuo ir ribota maršruto vieta

Striukės parinktys apima LSZH, OFNP, OFNR ir PVC, atsižvelgiant į montavimo reikalavimus ir taikomus vietinius kodus.

Vieno režimo ir daugiamodio MPO/MTP

Pagrindinis skirtumas tarp šios kategorijos ir MPO/MTP daugiamodių skaidulinių kabelių yra optinis pluoštas ir perdavimo architektūra.

Prekė	Vieno režimo MPO/MTP	MPO / MTP daugiafunkcis režimas
Pluoštas	OS2	OM3 / OM4 / OM5
Šerdies dydis	9/125 μm	50/125 μm
Tipiškas bangos ilgis	1310/1550 nm	850 nm
Transmisijos pasiekiamumas	Ilgas{0}}atstumas	Trumpesnis{0}}atstumas
Tipiškas naudojimas	Backbone, DCI, telekomunikacijos, tarp{0}}pastatas	Duomenų centro trumpo{0}}pasiekimo nuorodos
Didelės{0}} spartos sąsaja	Vieno{0}}mode DR/FR ir susijusios sistemos	Daugiamodės SR sistemos

Pasirinkite vieną režimą, kai įranga nurodo OS2 skaidulą, ryšiui reikia didesnio pasiekiamumo arba turimam optiniam biudžetui reikia vieno režimo perdavimo charakteristikų.

MPO / MTP vieno režimo kabelio programos

Duomenų centro sujungimas

Didelio-tankio OS2 MPO/MTP rinkiniai, skirti jungtims tarp duomenų salių, tinklo paskirstymo zonų ir ilgesnio-optinių ryšių.

400G / 800G optinis ryšys

Bazinė-8 ir kitos lygiagrečios{2}}pluošto konfigūracijos, skirtos suderinamoms didelės spartos optinių siųstuvų-imtuvų architektūroms.

Telekomunikacijų ir operatorių tinklai

MPO/MTP ryšys, skirtas vieno{0}}mogio pagrindiniam ir didelio{1}}tankio skaidulų paskirstymo sistemoms.

WDM ir lygiagrečios optinės sistemos

Vieno režimo rinkiniai, palaikantys optines sistemas, naudojančias 1310 nm, 1550 nm arba atitinkamus WDM bangų ilgių diapazonus.

„Inter-Building Fiber Links“.

Iš anksto-nutrauktas vieno{1} režimo ryšys, skirtas jungtims tarp pastatų, įrangos patalpų ir tinklo paskirstymo taškų.

Optinis testavimas ir kokybės tikrinimas

Prieš išsiunčiant kiekvieną MPO/MTP vieno{0}}modės kabelio rinkinį galima patikrinti pagal nurodytą optinę ir fizinę konfigūraciją.

Įdėjimo praradimas ir grąžinimo praradimas:Išbandyta esant nurodytam bangos ilgiui, įskaitant 1310 nm ir 1550 nm.

3D interferometrinis patikrinimas:Tikrina pluošto aukštį, kreivio spindulį, viršūnės poslinkį ir įvorės geometriją.

Baigti{0}}veido apžiūrą:Tikrinama, ar nėra įbrėžimų, duobių, užteršimo ir kitų galų{0}}defektų.

Poliškumo patikrinimas:Patvirtina A, B arba C tipo skaidulų atvaizdavimą.

Galutinis konfigūracijos patikrinimas:Tikrina skaidulų skaičių, jungties tipą, lytį, poliškumą, kabelio konstrukciją, ilgį ir ženklinimą.

Paketo{0}}lygio bandymo dokumentacija gali būti pateikta pagal projekto ir užsakymo reikalavimus.

Mūsų pranašumai MPO/MTP kabelių gamyboje

50,000+ m² gamybos patalpos

Daugiau nei 50 000 m² gamybos ploto palaiko specialias šviesolaidinio kabelio surinkimo, jungčių gamybos, techninės įrangos gamybos ir galutinių bandymų zonas.

ISO-Sertifikuotas kokybės valdymas

ISO 9001:2015, ISO 14001 ir TL 9000 sertifikatai suteikia dokumentais pagrįstą gamybos ir kokybės kontrolės kokybės valdymo sistemą.

50+ Inžinieriai ir technikai

Daugiau nei 50 inžinierių ir technikų remia produktų kūrimą, procesų tobulinimą, prototipų kūrimą ir pritaikytus šviesolaidinius sprendimus.

Lankstus gamybos pajėgumas

Metinė daugiau nei 2 milijonų jungčių agregatų, 500 000 metrų šviesolaidinio kabelio, 100 000 paskirstymo dėžučių ir 200 000 techninės įrangos priedų pajėgumai palaiko tiek masinę gamybą, tiek pagal individualius užsakymus.

DUK

Kl.: koks skaidulas naudojamas MPO/MTP{0}}vieno režimo kabeliuose?

A: Standartinis skaidulų tipas yra OS2 vieno -modo, su G.652.D, G.657.A1 ir G.657.A2 parinktimis pagal taikomąją programą.

Kl.: Ar MPO/MTP vieno{0}}režimo paprastai yra APC?

A: APC paprastai nurodomas vieno -mode MPO / MTP programoms, kur optinei sąsajai reikalingas kampinis fizinis kontaktas ir didesnis nuostolių našumas. Jungties poliravimas turi atitikti įrangos sąsają.

Kl .: Kas yra Base-8 MPO kabelis?

A: Base-8 MPO kabelis naudoja 8 skaidulų sąsajos architektūrą ir naudojamas su optinėmis sistemomis, sukurtomis aštuonių skaidulų lygiagrečiam ryšiui.

Kl.: kuo skiriasi mažo-nuostolio ir itin-mažo-nuostolio MPO kabeliai?

A: Mažo{0}}nuostolio konfigūracijos suteikia įterpimo nuostolių iki nurodytos žemos{1}}nuostolių ribos, o ULL konfigūracijos nukreipia į griežtesnę įterpimo- nuostolių vertę, pvz., Mažiau nei 0,25 dB arba lygi jai. Tinkamas įvertinimas priklauso nuo sistemos nuorodos biudžeto.

Kl.: Ar G.657.A2 pluoštas gali būti naudojamas MPO/MTP kabeliuose?

A: Taip. G.657.A2 lenkimo-nejautrus vieno-modės pluoštas gali būti nurodytas ten, kur reikalingas didelio-tankio maršrutas arba griežtesnis lenkimo valdymas.

Kl.: Ar galite pateikti pasirinktinius MPO/MTP{0}}vieno režimo kabelius?

A: Taip. Skaidulų skaičius, pagrindo konfigūracija, poliškumas, jungties lytis, kabelio ilgis, nuostolių laipsnis, kabelio konstrukcija, apvalkalas, ženklinimas ir pakuotė gali būti nurodyta pagal projekto reikalavimus.
