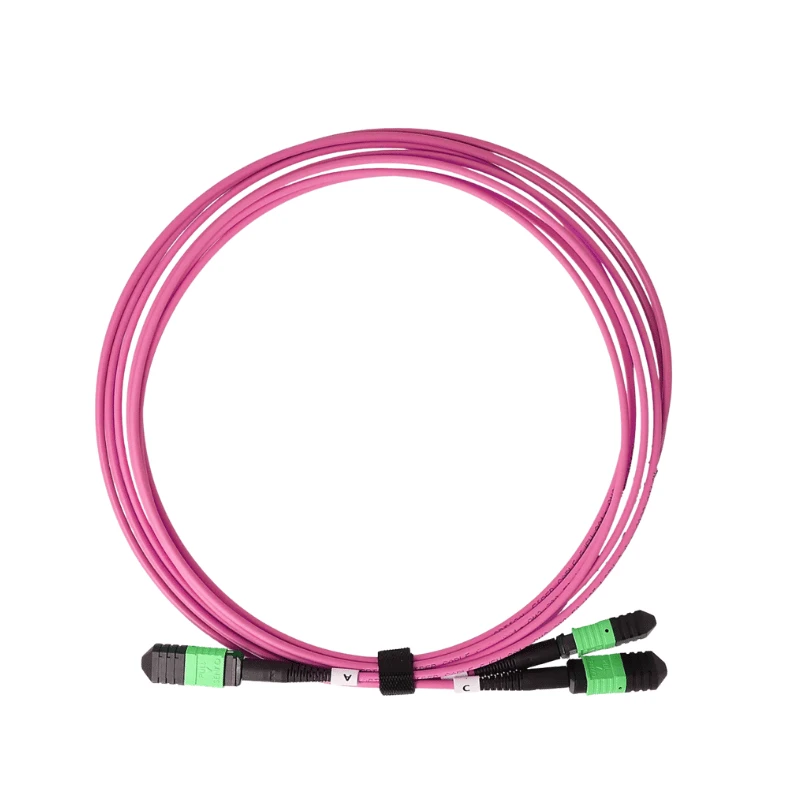

DIMI OM4 MPO magistralinis kabelis yra gamykloje{1}}baigtas daugiamodis skaidulinis mazgas, kurio abiejuose galuose naudojamas OM4 50/125 μm skaidulų ir MPO jungtys. Jis suteikia iš anksto-nutrauktą MPO-į-MPO kelių-pluošto ryšį su nurodytu skaidulų skaičiumi, jungties lytimi, poliškumu ir optinių nuostolių reikalavimais.
Gaminio specifikacijos
|
Parametras |
Specifikacija |
|
Produkto tipas |
OM4 MPO magistralinis kabelis |
|
Pluošto tipas |
OM{0}}/125 μm Daugiamodis |
|
Jungties tipas |
MPO į MPO |
|
Jungties lytis |
Vyras (prisegtas) / Moteris (atsegtas) |
|
Pluošto skaičius |
8/12/16/24/32/48/72/96/144 pluoštai |
|
Jungtis lenkiška |
PC |
|
Poliškumas |
A tipas / B tipas / C tipas |
|
Įdėjimo praradimas |
Standartinis Mažesnis arba lygus 0,60 dB / Elitas Mažesnis arba lygus 0,35 dB |
|
Grąžinimo praradimas |
Didesnis arba lygus 20 dB |
|
Veikimo bangos ilgis |
850/1300 nm |
|
Striukės tipai / įvertinimai |
LSZH / OFNR / OFNP / PVC |
|
Kabelio ilgis |
Pritaikyta |
|
Darbinė temperatūra |
-20 laipsnių iki +70 laipsnio |
|
Laikymo temperatūra |
-40 laipsnių iki +85 laipsnio |
|
Taikomi standartai |
IEC 61754-7-1 / IEC 61754-7-2, IEC 61300, ANSI/TIA-568.3-E |
|
Aplinkosaugos laikymasis |
RoHS / REACH |
MPO magistralinio kabelio konfigūracija
MPO magistralinio kabelio RFQ jungtis ir skaidulų išdėstymas turėtų būti apibrėžti prieš gaminant. Reikalingoje specifikacijoje turėtų būti nurodyta:
Skaidulų skaičius
Nurodykite reikiamą skaidulų skaičių iš išvardytų konfigūracijų pagal projekto projektą.
Jungties lytis
Kiekviename gale nurodykite reikalingą MPO jungties lytį. Pasirinkta jungtis turi atitikti įrangos, kasetės, adapterio skydelio ar kito MPO komponento sąsają.
Poliškumas
Nurodykite A, B arba C tipą pagal reikalingą skaidulų atvaizdavimą. Poliškumas turėtų būti patvirtintas atsižvelgiant į visą ryšio architektūrą, o ne pasirinktas atskirai.
Pralaimėjimo laipsnis
Nurodykite Standartinį nuostolį arba Elitinį nuostolį pagal optinių nuostolių biudžetą, reikalingą visai nuorodai.
Striukė ir ilgis
Nurodykite reikiamą gaubto įvertinimą ir gatavo kabelio ilgį pagal montavimo aplinką ir kabelio maršrutą.
Kainos pasiūlymui pirkėjai gali pateikti projekto brėžinį, medžiagų sąskaitą arba techninę specifikaciją, kai jau yra apibrėžta reikiama MPO konfigūracija. DIMI gali peržiūrėti pateiktą specifikaciją prieš gamybą, kai reikia patikslinti konfigūraciją.
OM4 optinis našumas
OM4 daugiamodis pluoštas
OM4 50/125 μm daugiamodis pluoštas naudojamas daugiamodėms optinėms jungtims, veikiančioms esant 850 nm ir 1300 nm, šiame kabelio rinkinyje.
Standartinis ir elitas praradimas
DIMI siūlo standartinį nuostolį, kurio didžiausias įterpimo nuostolis yra 0,60 dB, ir Elite Loss, kurio didžiausias įterpimo nuostolis yra 0,35 dB.
Optinės jungties biudžetas
Tinkamas nuostolių laipsnis turėtų būti parinktas atsižvelgiant į visą optinio ryšio biudžetą, įskaitant jungties nuostolius, pasyviuosius komponentus, sujungtas sąsajas ir pasirinkto siųstuvo-imtuvo optinį biudžetą.
Nuoroda į atstumą
Perdavimo atstumas priklauso nuo visos optinės architektūros, įskaitant siųstuvo-imtuvo tipą, ryšio ilgį, jungties nuostolius ir sujungtų sąsajų skaičių, o ne vien nuo OM4 skaidulų žymėjimo.
Patikra ir bandymai
Prieš išsiuntimą DIMI patikrina ir išbando užbaigtus OM4 MPO bagažinės mazgus.
Optinio veikimo testavimas
Įdėjimo ir grąžinimo praradimas tikrinamas pagal nurodytus užbaigto mazgo optinius reikalavimus.
01
3D interferometro apžiūra
MPO jungties geometrija tikrinama naudojant 3D interferometrą, įskaitant pluošto aukštį, kreivio spindulį ir viršūnės poslinkį.
02
Jungties galas{0}}Veido apžiūra
Prieš išsiunčiant, jungčių galiniai paviršiai apžiūrimi, ar nėra užteršimo, įbrėžimų, duobių ir kitų matomų defektų.
03
Poliškumo ir tęstinumo patikrinimas
Skaidulų tęstinumas ir pluošto atvaizdavimas tikrinami pagal nurodytą poliškumo konfigūraciją.
04
Bandymo dokumentacija
Serijos{0}}numeruotos bandymų ataskaitos pateikiamos kartu su siuntomis, siekiant susieti pristatytą agregatą su įrašytais bandymo rezultatais.
05
Pagaminta DIMI Fiber
Sertifikuota gamybos sistema
DIMI gamina šviesolaidinių kabelių rinkinius pagal ISO 9001:2015 ir TL-9000 sertifikuotą kokybės valdymo sistemą, naudodama automatizuotą kabelių pjovimo, pašalinimo ir užbaigimo įrangą MPO/MTP surinkimui.
MPO/MTP surinkimo talpa
Pranešama, kad DIMI šviesolaidinių kabelių surinkimo pajėgumai viršija 10 000 agregatų per dieną.
Inžinerinių specifikacijų apžvalga
Prieš gamybą DIMI gali peržiūrėti klientų brėžinius ir MPO jungties konfigūracijos, poliškumo, optinių nuostolių, apvalkalo reikalavimų ir kitų projekto specifikacijų reikalavimus.
Gamybos atsekamumas
Gatavi kabelių mazgai identifikuojami ir dokumentuojami tikrinimo ir optinių bandymų įrašais, o atskiros bandymų ataskaitos pateikiamos su optinio pluošto kabelių rinkiniais.
DUK
K: Koks yra tipiškas OM4 MPO magistralinių kabelių pristatymo laikas?
A: Standartinių konfigūracijų atveju įprastas gamybos laikas yra 5–7 darbo dienos po to, kai patvirtinama kabelio specifikacija ir užsakymo detalės. Pasirinktinėms konfigūracijoms arba didesniems projekto kiekiams gali reikėti kitokio grafiko.
Klausimas: Ar galiu užsisakyti OM4 MPO magistralinio kabelio pavyzdį prieš masinę gamybą?
A: Taip. Pavyzdys gali būti pagamintas specifikacijų patikrinimui prieš masinę gamybą. Tai leidžia pirkėjams patvirtinti fizinį surinkimą ir sutartą konfigūraciją prieš išleidžiant gamybos užsakymą.
Kl .: Ar OM4 MPO magistralinį kabelį galima pritaikyti naudojant OEM ženklinimą?
A: OEM ženklinimas gali būti nurodytas projekto užsakymams. Etiketės turinys, formatas, identifikavimo reikalavimai ir vieta turi būti patvirtinti prieš gaminant.
Kl .: Kaip paprastai supakuotas OM4 MPO magistralinis kabelis siuntimui?
A: MPO magistraliniai kabeliai paprastai yra atskirai apsaugoti ir supakuoti, kad būtų sumažinta jungties užteršimo ir mechaninių pažeidimų rizika transportavimo metu. Pakuotės reikalavimus galima patvirtinti pagal kabelio konfigūraciją ir siuntimo sąlygas.
K: Kuo skiriasi MPO magistralinis kabelis ir MPO laidų kabelis?
A: MPO magistralinio kabelio galuose naudojamos MPO jungtys kaip pagrindinės kelių skaidulų{0}}sąsajos, o MPO laidų kabelis paprastai pereina iš MPO jungties prie atskirų dvipusių arba vienakrypčių jungčių. Reikalingas surinkimas priklauso nuo ryšio architektūros.
K: Kuo skiriasi vyriškos ir moteriškos MPO jungtys?
A: Vyriškose MPO jungtyse naudojami kreipiamieji kaiščiai, o moteriškose MPO jungtyse ne. Jungties lytis turi atitikti MPO sąsają, nurodytą įrangai arba ryšio komponentui.
K: Kuo skiriasi LSZH, OFNR, OFNP ir PVC kabelių apvalkalai?
A: LSZH striukės dažniausiai pasirenkamos ten, kur reikalingos mažai dūmų ir{0}}be halogeninių medžiagų. OFNR ir OFNP yra antipirenai, paprastai naudojami Šiaurės Amerikos struktūrinių kabelių stovuose ir vamzdžiuose, o PVC yra įprasta apvalkalo medžiaga, naudojama tais atvejais, kai reikalaujama montavimo klasė leidžia jį naudoti. Galutinis striukės pasirinkimas turi atitikti galiojančius vietinius statybos ir priešgaisrinius kodeksus.
K: Kuo skiriasi OM4 ir OS2 MPO magistraliniai kabeliai?
A: OM4 naudoja 50/125 μm daugiamodį skaidulą ir yra skirtas daugiamodėms optinėms jungtims, o OS2 naudoja vieno -modemo skaidulą vieno-modo perdavimui. Reikalingas šviesolaidžio tipas priklauso nuo optinių siųstuvų-imtuvų, tinklo architektūros ir planuojamos jungties perdavimo reikalavimų.
