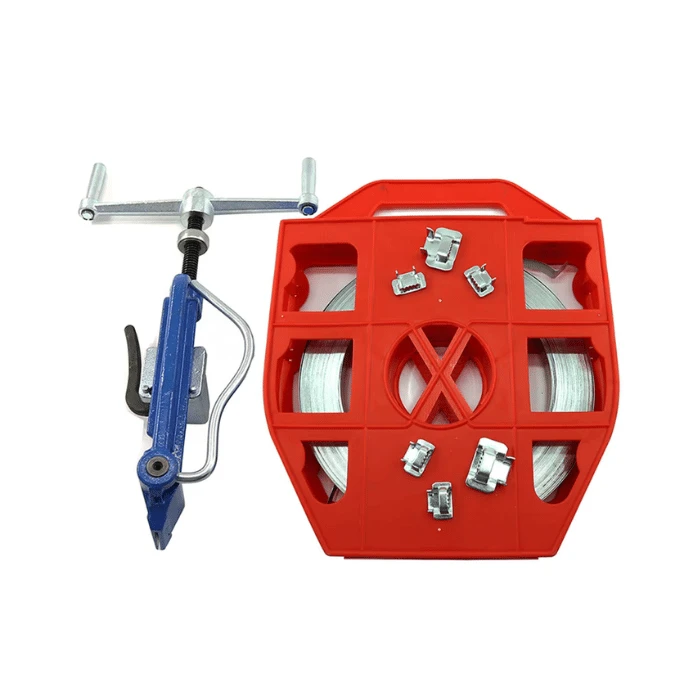

Standartinis juostų tvirtinimo įrankis yra rankinis įtempimo įrankis, skirtas montuoti nerūdijančio plieno ir kitokio metalo juostas aplink stulpus, kabelius, laikiklius, ženklus ir techninę įrangą. Jo kaltinė{1}}konstrukcija sujungia įtempimo mechanizmą, spyruoklinį-griebtuvą ir įmontuotą-pjoviklį viename rankiniame įrankyje. Įrankis tinka telekomunikacijų, šviesolaidžio, komunalinių, komunalinių ir bendrosios infrastruktūros tvirtinimui, kai reikalingas kontroliuojamas juostos įtempimas ir saugi sagties jungtis.
Įrankio specifikacijos
|
Parametras |
Specifikacija |
|
Įrankio tipas |
Rankinis rišimo įrankis |
|
Suderinamas juostos plotis |
1/4"–3/4" (6,35–19,05 mm) |
|
Suderinamas juostos storis |
0,015–0,030 colio (0,38–0,76 mm) |
|
Maksimali įtampa |
2 400 svarų (10,68 kN) |
|
Įrankio ilgis |
10 colių (254 mm) |
|
Įrankio svoris |
4,0 svaro (1,8 kg) |
|
Įrankio darbinė temperatūra |
-40 laipsnių F iki 150 laipsnių F (nuo -40 laipsnių iki 65 laipsnių) |
|
Operacija |
vadovas |
|
Baigti |
Mėlyna epoksidinė miltelinė danga |
Įrankio struktūra ir veikimo principas
Įrankis naudoja mechaninę įtempimo sistemą, kad suveržtų metalines juostas aplink ruošinį prieš pritvirtinant sagtį.
Numeskite{0}}kaltinį įrankio korpusą:Pateikiama pagrindinė apkrovą{0}}nešanti konstrukcija rankiniam įtempimui.
Įtempimo mechanizmas:Rankenos sukimąsi paverčia kontroliuojamu juostos įtempimu.
Spyruoklinis{0}}griebtuvas:Prilaiko juostą įtempimo metu ir padeda išlaikyti juostos padėtį.
Įrankio nosis ir griebtuvo blokas:Nukreipkite ir laikykite juostą įtempimo ir sagties formavimo metu.
Apvertimo mechanizmas:Suformuoja juostos jungtį aplink sagtį po to, kai buvo įtempta.
Integruotas pjaustytuvas:Užmezgus jungtį, pašalina juostos perteklių.
Veikimo principas pagrįstas trimis mechaniniais veiksmais: juostos sugriebimu, įtempimu ir sagties jungties formavimu. Įrankis neteikia energijos ar šilumos; visos įtempimo ir pjovimo operacijos atliekamos rankiniu būdu.
Veikimo procedūra
Pasirinkite juostą ir sagtį:Įsitikinkite, kad juostos plotis, storis, medžiaga ir sagtis yra suderinami su įrankiu ir pritaikymu.
Apvyniokite juostą:Apvyniokite juostą aplink stulpą, troso atramą, laikiklį ar kitą ruošinį ir perkiškite per sagtį pagal sagties konstrukciją.
Padėkite įrankį:Įkiškite juostą į įrankio suėmimo vietą, laikydami sagtį tinkamoje padėtyje.
Taikykite įtampą:Įtempimo mechanizmą naudokite tol, kol juosta pasieks reikiamą montavimo įtempimą.
Suformuokite ryšį:Apverskite įrankį per sagtį valdydami įtempimo mechanizmą, kad išlaikytumėte juostos padėtį.
Nupjaukite perteklių:Naudokite integruotą pjaustytuvą, kad pašalintumėte likusią juostos uodegą.
Užbaikite sagtį:Užfiksuokite sagtį pagal konkrečius jos konstrukcijos ir montavimo reikalavimus.
Kad tvirtinimas būtų nuoseklus, juostelė turi likti tinkamai sulygiuota su sagtimi viso tempimo ir apvertimo metu. Reikiamas įtempimo ir sagties{1}}užsegimo metodas turi atitikti taikomą juostų sistemos specifikaciją.
Suderinamos juostos ir sagtys
Įrankis skirtas metalo juostoms klijuoti nurodytame matmenų diapazone. Įprasti nerūdijančio plieno variantai yra 201, 304 ir 316, kurių medžiaga parenkama atsižvelgiant į korozijos poveikį ir projekto reikalavimus.
Suderinamos sagčių sistemos gali būti:
Ausų{0}}Lokt sagtys:Tradicinis sagties dizainas, skirtas rankiniam aprišimui.
Tru-Lokt sagtys:Sagties dizainas sukurtas suderinamoms rankinėms aprišimo sistemoms ir vizualiniam sagties -sparno judėjimo patvirtinimui montuojant.
Kitos suderinamos nerūdijančio plieno sagtys:Turi atitikti pasirinktą juostos plotį ir laikytis taikomų montavimo reikalavimų.
Programos
Šviesolaidinio kabelio montavimas
Kabelių laikiklių, spaustuvų ir atraminės įrangos tvirtinimas prie polių.
01
Antenos telekomunikacijų infrastruktūra
Su kabeliu{0}}susijusios techninės įrangos montavimas ant komunalinių stulpų ir kitų konstrukcijų.
02
Komunalinių paslaugų ir savivaldybių projektai
Tvirtinimo ženklai, ryšių įranga ir kita{0}}stulpelyje tvirtinama įranga.
03
Pramoninis tvirtinimas
Vamzdžių, žarnų, laikiklių ir įrangos tvirtinimas metalinėmis juostomis.
04
Lauko infrastruktūra
Programos, kurioms reikalinga nerūdijančio plieno juosta{0}}ir sagtis.
05
Kokybės patikra
Kokybės kontrolė turėtų apimti tiek gaunamus komponentus, tiek baigto{0}}įrankio našumą. Rekomenduojami tikrinimo elementai:
Matmenų patikrinimas:Įrankio ilgis, kritiniai sujungimo matmenys ir juostos suderinamumas.
Funkcinis patikrinimas:Sklandus įtempimo rankenos, griebtuvo, pjaustytuvo ir apsivertimo mechanizmo valdymas.
Įtempimo našumas:Patikrinimas, ar įrankis pasiekia nurodytą įtempimo diapazoną be neįprasto slydimo ar mechaninės deformacijos.
Pjovimo patikrinimas:Patikrinkite, ar pjaustytuvas atlaiko nurodytą didžiausią juostos storį ir pjūvis yra švarus.
Paviršiaus patikrinimas:Patikrinkite dangos vientisumą, atvirą metalą, koroziją, įdubimus ir kitus matomus defektus.
Surinkimo patikrinimas:Patikrinkite tvirtinimo detales, judančius komponentus, rankenos laikymą ir bendrą mechaninį vientisumą.
DUK
Kl .: Ar galiu užsisakyti pavyzdžius prieš pateikdamas masinį užsakymą?
A: Taip. Galimi užsakymų pavyzdžiai produktų įvertinimui, suderinamumo testavimui ir platintojo kvalifikacijai. Mėginio kiekis, kaina ir pristatymo išlaidos gali būti patvirtintos pagal numatytą paraišką.
K: Kokios mokėjimo sąlygos galimos?
A: Mes paprastai priimame T / T, L / C, PayPal ir kredito korteles. Jei jums reikia kito mokėjimo būdo arba turite konkrečias mokėjimo sąlygas, jas galima aptarti prieš patvirtinant užsakymą.
Kl.: Ar įrankis gali būti tiekiamas su atitinkama juosta ir sagtimis?
A: Taip. Įrankis gali būti tiekiamas kaip dalis surišimo paketo, įskaitant nerūdijančio plieno juostą ir suderinamas sagtis.
Kl.: Ar įrankis gali būti tiekiamas su privačiu ženklinimu?
A: Taip. OĮG / privačios etiketės{1}} gali apimti logotipo žymėjimą, produktų etiketes, spalvų reikalavimus ir pritaikytą pakuotę. Meno kūrinių ir ženklinimo specifikacijos turėtų būti patvirtintos prieš masinę gamybą.
Kl .: Kaip laikyti įrankį, kai jis nenaudojamas?
A: Laikykite įrankį sausoje, švarioje aplinkoje ir saugokite įtempimo ir pjovimo mechanizmus nuo drėgmės, dulkių ir smūgių. Ilgalaikiam-laikymui lengvai sutepkite atitinkamas judančias dalis pagal priežiūros instrukcijas.
K: Ar yra atsarginių dalių?
A: Gali būti tiekiamos atsarginės dalys paprastai aptarnaujamiems komponentams, tokiems kaip pjaustytuvas, griebtuvas, įtempimo komponentai ir kitos mechaninės dalys, atsižvelgiant į modelį ir prieinamumą. Atsarginių-dalių reikalavimai turėtų būti nurodyti užsakant ilgalaikius{2}}projektus.
K: Kokius dokumentus galima pateikti su užsakymu?
A: Įprastus komercinius dokumentus sudaro komercinė sąskaita faktūra, pakavimo sąrašas ir siuntimo dokumentai. Gaminio brėžiniai, apžiūros įrašai, su medžiaga{1}}susiję dokumentai arba kiti techniniai dokumentai gali būti pateikti, kai to reikalaujama pagal projektą arba pirkimo specifikaciją.
Kl .: Kaip turėčiau nurodyti įrankį, kai prašyčiau pasiūlymo?
A. Pateikite reikiamą kiekį, tikslinę taikymo sritį, pageidaujamą juostos ir sagčių sistemą, OĮG arba privačios etiketės reikalavimus, pakavimo reikalavimus, paskirties šalį ir prašomą prekybos terminą. Ši informacija leidžia pasiūlyti teisingą produkto konfigūraciją, pakuotę ir pristatymo tvarką.
