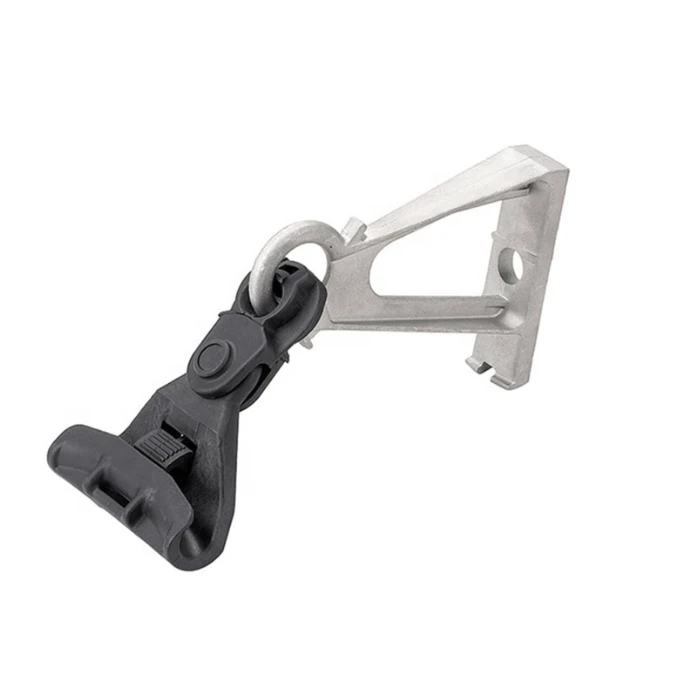

Skaidulinio optinio kabelio pakabos gnybtas sukurtas palaikyti ir pritvirtinti anteninius šviesolaidinius kabelius prie tarpinių polių, bokštų ar kryžminių{0}}svirčių konstrukcijų. Apkabos mazgas apjungia apkrovą-nešantį korpusą, kabelio-kontaktinį įdėklą arba iš anksto suformuotus šarvų strypus ir tvirtinimo detales, kad paskirstytų mechaninę apkrovą ir apribotų pernelyg didelį slėgį kabelio apvalkale.
Techninės specifikacijos
|
Parametras |
Specifikacija |
|
Taikomi kabelių tipai |
ADSS,-8 pav., apvalūs savaiminiai, pasirinkti FTTH kabeliai |
|
Kabelio skersmuo |
Ø6–20 mm; kiti asortimentai galimi pagal užsakymą |
|
Tipinė vardinė mechaninė apkrova |
10–30 kN standartiniams modeliams; sustiprintos konfigūracijos iki 100 kN |
|
Taikomas tarpas |
Iki 400 m standartinėms konfigūracijoms |
|
Linijos konfigūracija |
Tiesūs maršrutai ir vidutinio pakrypimo kampai |
|
Būstas |
Lieto aliuminio lydinio arba nurodytos metalinės konstrukcijos |
|
Kabelio{0}}kontaktinė medžiaga |
EPDM arba kitas UV ir orams{0}}atsparus elastomeras |
|
Šarvų strypai |
Cinkuotas plienas arba aliuminiu{0}}plakuotas plienas, atsižvelgiant į konfigūraciją |
|
Aparatūra |
304/316 nerūdijantis plienas arba cinkuotas plienas |
|
Darbinė temperatūra |
Paprastai nuo -40 laipsnių iki +65 laipsnio |
|
Paviršiaus apsauga |
Anodavimas, cinkavimas ar kita nurodyta apsauga nuo korozijos |
|
Svoris |
Apytiksliai 0,45–2,8 kg, priklauso nuo modelio |
Mechaninis dizainas ir kabelių suderinamumas
Pakabos gnybtas sukurtas taip, kad išlaikytų troso padėtį ir paskirstytų atraminę jėgą kabelio kontaktinėje srityje. Konfigūracijose, kuriose naudojami iš anksto suformuoti sraigtiniai šarvų strypai, strypai atitinka kabelio paviršių ir paskirsto mechaninį įtempimą ilgesniu kontakto ilgiu, sumažindami vietinę išorinio apvalkalo apkrovą.
EPDM arba lygiavertis elastomero įdėklas gali suteikti papildomą amortizaciją ir trintį tarp kabelio ir spaustuko korpuso. Tai ypač svarbu oro maršrutams, kuriuos veikia vėjo{1}}sukeltas judėjimas ir temperatūros pokyčiai.
Kabelio skersmuo turi atitikti nurodytą gnybtų diapazoną. Gnybtas neturėtų būti pasirenkamas tik pagal vardinį kabelio tipą; tikrasis galutinis išorinis skersmuo ir montavimo apkrova turi būti patikrinti pagal modelio specifikacijas.
Aplikacijos
Pakabos gnybtas naudojamas šviesolaidžio kabeliui tiesti:
- FTTH ir FTTx antenų tinklai
- ADSS prieiga ir pagrindiniai tinklai
- Telekomunikacijų linijos ant inžinerinių stulpų
- Kaimo ir miesto plačiajuosčio ryšio infrastruktūra
- Miestelis, pramonės parkas ir privatūs ryšių tinklai
- Maitinimo paslaugų komunikacijos sistemos, naudojant suderinamą savaime{0}}palaikantį skaidulinį kabelį
- Transporto ir infrastruktūros susisiekimo maršrutai
Diegimo būdas
Priklausomai nuo pasirinktos aparatūros konfigūracijos, spaustuką galima montuoti ant stulpų, bokštų arba kryžminių{0}}rankų, naudojant suderinamus polių varžtus, nerūdijančio plieno dirželius, J-kabliukus, U-formos apkabas arba specialius tvirtinimo laikiklius.
Standartinėms pakabos programoms:
Patvirtinkite tikrąjį išorinį kabelio skersmenį ir pasirinktą gnybtų diapazoną.
Patikrinkite atstumą, maršruto kampą, vėjo / ledo apkrovą ir reikalingą mechaninę apkrovą.
Teisingai įstatykite kabelį į spaustuko korpusą arba iš anksto suformuotą pakabos mazgą.
Sumontuokite spaustuką ant nurodyto stulpo, bokšto ar laikiklio.
Priveržkite tvirtinimo detales pagal nurodytą montavimo sukimo momentą.
Patikrinkite, ar kabelis yra tvirtai paremtas be pernelyg didelio suspaudimo, apvalkalo deformacijos ar staigių lenkimų.
Pritaikymas / OEM
Galimos originalios įrangos gamintojų konfigūracijos pagal kabelio skersmenį, kabelio konstrukciją, reikalingą tarpatramį, mechaninę apkrovą, šarvų{0}}stiebo ilgį, tvirtinimo sąsają ir montavimo struktūrą.
Tinkinimas taip pat gali apimti:
- Gnybtų korpuso matmenys ir geometrija
- Iš anksto suformuotas strypo ilgis ir medžiaga
- Montavimo laikikliai ir techninė įranga
- Nerūdijančio{0}}plieno arba cinkuoti komponentai
- Gaminio ženklinimas ir identifikavimas
- Klientų pakavimas ir ženklinimas
Norėdami įvertinti RFQ, pirkėjai turėtų nurodyti kabelio tipą, faktinį išorinį skersmenį, tipinį tarpatramį, didžiausią tarpatramį, linijos kampą, montavimo struktūrą ir aplinkos sąlygas.
Patikra ir bandymai
Įprasti tikrinimo elementai apima:
- Kabelio skersmens suderinamumas ir matmenų patikrinimas
- Vizuali ir paviršiaus{0}}baigta apžiūra
- Medžiagos ir dangos patikrinimas
- Mechaninės apkrovos / lūžimo{0}}apkrovos bandymas
- Paslydimo arba laikymo{0}}jėgos bandymas
- Aparatūros tinkamumo ir tvirtinimo patikrinimas
- Atsparumo korozijai{0}}bandymas, kur nurodyta
- Polimerų komponentų atsparumo UV ir{0}}aplinkai bandymai
Patikrinimo ataskaitos ir atitikties dokumentai gali būti pateikiami pagal projekto reikalavimus.
DUK
Kl.: ar pakabos spaustuką galima naudoti ilgai{0}}įrengiant ADSS?
A: Taip. Standartinės konfigūracijos skirtos įprastoms antenoms, o ilgo-tarpatramio ADSS įrengimams gali prireikti sustiprintų arba dvigubų pakabų mazgų. Pasirinkimas turėtų būti pagrįstas didžiausiu tarpatramiu ir apskaičiuota aplinkos apkrova.
Klausimas: Ar galite pateikti pavyzdžius prieš masinį užsakymą?
A: Taip. Prieš pradedant masinę gamybą, pavyzdžius galima sudėti, kad būtų galima įvertinti matmenis,{1}}kabelių tinkamumą ir montavimą. Pavyzdiniai mokesčiai ir krovinys paprastai patvirtinami pagal pageidaujamą modelį ir kiekį.
K: Kokius standartus gali atitikti pakabos spaustukas?
A: Taikomi reikalavimai priklauso nuo kabelių sistemos ir paskirties rinkos. IEC, EN, ASTM ir kliento{1}}konkrečias technines specifikacijas galima peržiūrėti, kai taikoma. Reikalingas standartas arba projekto specifikacija turi būti nurodyta prieš teikiant citatą.
Kl .: kokia pakuotė naudojama dideliems užsakymams?
A: Standartiniai produktai paprastai supakuojami į kartonines dėžutes su apsaugine vidine pakuote, tada dedami ant padėklų, kai reikia eksportuoti. Didmeniniams užsakymams galimi pritaikyti kartono ženklai, produktų etiketės, kiekiai ir pakavimo būdai.
Kl .: koks yra pakabos spaustukų MOQ?
A: Praktinis MOQ standartiniams komerciniams užsakymams yra 500 vienetų vienam modeliui. Mišrūs modeliai arba pritaikytos konfigūracijos gali būti aptariamos atskirai, atsižvelgiant į gamybos reikalavimus.
Kl .: koks yra įprastas masinio užsakymo pristatymo laikas?
A: Standartiniams modeliams įprastas apdorojimo laikas yra 7–14 dienų po specifikacijos ir užsakymo patvirtinimo. Individualiems gaminiams gali prireikti papildomų įrankių arba gamybos laiko, kuris bus patvirtintas prieš pateikiant užsakymą.
K: Kokias mokėjimo sąlygas sutinkate?
A: Mes paprastai priimame T / T, L / C, PayPal ir kredito korteles. Kitos mokėjimo sąlygos gali būti aptariamos atsižvelgiant į užsakymo vertę, klientų reikalavimus ir bendradarbiavimo sąlygas.
Kl .: Kokios siuntimo ir eksporto parinktys galimos?
A: Užsakymai gali būti organizuojami jūra, oru arba skubiu pristatymu, atsižvelgiant į kiekį, skubumą ir paskirties vietą. Įprastos prekybos sąlygos apima EXW, DAP ir DDP, o galutinis pristatymo susitarimas patvirtinamas pagal užsakymą ir paskirties vietą.
