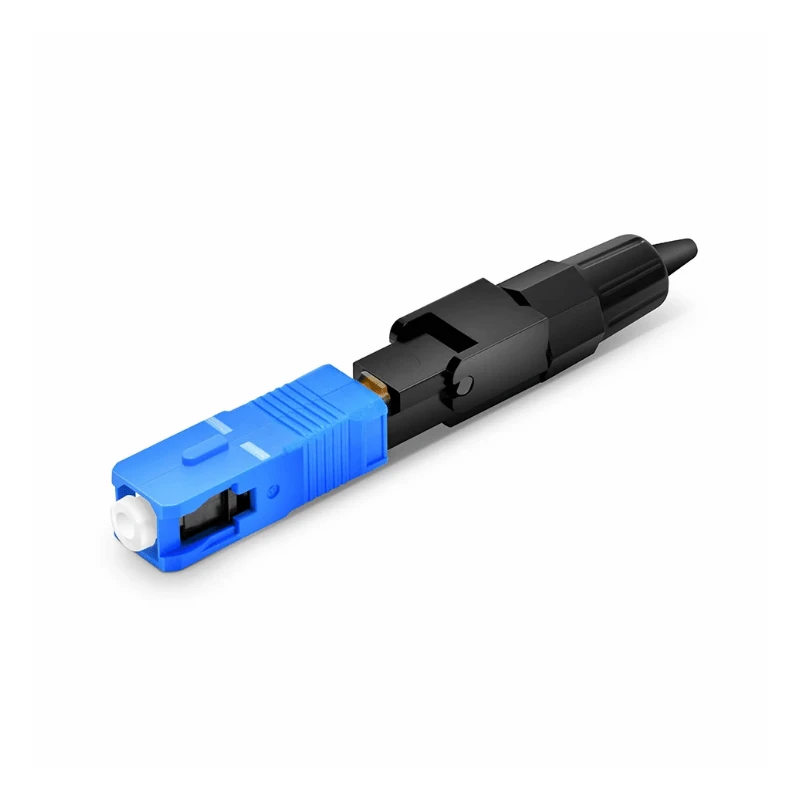

Skaidulinio optinio kabelio SC UPC jungtis yra gamykloje{0}}surinkta SC jungtis, skirta vieno-modžio šviesolaidinio kabelio užbaigimui ir sujungimui. Jame naudojamas 2,5 mm keraminis antgalis ir stumdoma{4}}traukimo movos konstrukcija, kad būtų galima stabiliai sujungti su suderinamais SC adapteriais. Standartinė konfigūracija tinka 9/125 μm vieno-modio skaidulų ir 2,0 mm kabeliui, o projekto reikalavimams galimi kiti kabelių skersmenys ir surinkimo konfigūracijos.

Jungties specifikacijos

Parametras	Standartinė specifikacija
Jungties tipas	SC UPC
Pluošto režimas	Vieno{0}}režimo
Pluošto dydis	9/125 μm
lenkiškas tipas	UPC
Antgalis	2,5 mm cirkonio keramika
Konfigūracija	Paprastas
Kabelio skersmuo	2,0 mm
Įdėjimo praradimas	Mažesnis arba lygus 0,30 dB
Grąžinimo praradimas	Didesnis arba lygus 50 dB
Veikimo bangos ilgis	1310/1550 nm
Darbinė temperatūra	-40 laipsnių iki +75 laipsnio
Laikymo temperatūra	-40 laipsnių iki +85 laipsnio
Poravimosi patvarumas	Didesnis arba lygus 500 ciklų
Būstas	Didelio{0}}našumo polimeras

Jungčių struktūra ir dizainas

Jungtį sudaro cirkonio oksido keraminis antgalis, jungties korpusas, išlygiavimo komponentai ir įtempimo{0}}atsparumas. 2,5 mm antgalis suteikia standartizuotą SC sujungimo sąsają, o stūmimo-sujungimo mechanizmas leidžia nesudėtingai sumontuoti ir išimti iš SC adapterių.

UPC galas yra poliruotas, kad būtų užtikrintas fizinis kontaktas tarp besijungiančių skaidulų paviršių ir būtų valdomas optinis atspindys. Jungties korpusas apsaugo vidinę išlygiavimo konstrukciją, o įtempimo-apvalkalas sumažina mechaninį įtempimą kabelio-į-jungties perėjime.

Skaidulų ir kabelių suderinamumas

Standartinė versija skirta 9/125 μm vieno-modio skaiduloms, įskaitant OS2-tipo programas. Agregatų, kuriuose naudojamas lenkimui-nejautrus pluoštas, suderinamumas taip pat gali būti nurodytas pagal taikomą ITU-T pluošto kategoriją. ITU-T G.657 apima lenkimui-nejautrią{12}}vienmodė{13}}šviesolaidį ir kabelį, ypač naudojamą prieigos ir didelio tankio įrenginiuose.

Jungtis turi būti parinkta atsižvelgiant į pluošto režimą, kabelio skersmenį, adapterio sąsają, poliravimo tipą ir taikymo aplinką.

Programos

Telekomunikacijų tinklai:Įrangos sujungimas, paskirstymo sistemos ir perdavimo jungtys

Ftth / fttx:Optinis paskirstymas ir abonento{0}}šviesolaidžio jungtys

Duomenų centrai:Pataisymas ir įrangos prijungimas, kai nurodytos sc sąsajos

Įmonių tinklai:Stuburo ir pluošto nuorodų{0}}kūrimas-

Catv ir transliacija:Optinio signalo paskirstymas ir įrangos sujungimas

Pramoniniai tinklai:Šviesolaidinės jungtys automatikos ir ryšių sistemose, kur tinka aplinkosauginė specifikacija

„Sc push{0}}pull“ sąsaja ypač praktiška programoms, kurioms dažnai reikia įdiegti ir išimti jungtis.

Pritaikymas / OEM

OĮG ir projekto užsakymams jungtis gali būti sukonfigūruota pagal reikalavimus, įskaitant:

SC UPC simplex arba dvipusė konfigūracija

0,9 mm, 2,0 mm, 3,0 mm arba nurodytas kabelio skersmuo

OS1 / OS2 vieno-modės arba nurodytas daugiamodis skaidulos

PVC, LSZH arba kitas nurodytas kabelio apvalkalas

Standartinis arba pritaikytas kabelio ilgis

Jungtis ir bagažinės spalva

Didelės apimties gamybai prieš masinę gamybą turi būti patvirtintas taikomas brėžinys, optinės specifikacijos, kabelio konstrukcija, tolerancijos reikalavimai ir tikrinimo kriterijai.

Patikra ir bandymai

Prieš išsiunčiant kiekviena gamybos partija turi būti patikrinta pagal patvirtintą produkto specifikaciją. Pagrindiniai tikrinimo elementai apima:

Baigti{0}}veido patikrinimą:Užteršimas, įbrėžimai, drožlės ir poliravimo defektai

Įdėjimo praradimo bandymas:Patikrinimas pagal nurodytą didžiausią vertę

Grąžinimo praradimo bandymas:Upc back{0}}atspindėjimo našumo patikrinimas

Įvorė ir matmenų patikra:Kritinės sąsajos ir surinkimo matmenys

Kabelio-su-jungties surinkimo patikrinimas:Bagažinės, korpuso, užspaudimo ir įtempimo-sąlygos

Poravimosi/patvarumo bandymas:Jungties veikimo patikrinimas po pakartotinio sujungimo, jei reikia

Aplinkos bandymai:Temperatūros arba drėgmės bandymai, kai to reikalaujama pagal projekto specifikaciją

OĮG užsakymams papildomi mechaniniai, aplinkos arba optiniai bandymai gali būti nustatyti pagal kliento taikomą specifikaciją arba bandymo standartą. Jungčių sąsajos matmenys turi būti valdomi pagal taikomus IEC 61754-4 SC šeimos reikalavimus.

DUK

Kl .: Ar galite pateikti pavyzdžius prieš masinį užsakymą?

A: Taip. Mėginiai gali būti pateikti kvalifikavimui prieš masinę gamybą. Pavyzdžių specifikacijos turėtų būti patvirtintos iš anksto, įskaitant jungties konfigūraciją, pluošto konstrukciją, kabelio ilgį ir ženklinimo reikalavimus.

Kl .: koks yra įprastas masinių užsakymų pristatymo laikas?

A: Užsakymo pristatymo laikas yra 7–14 dienų apdorojimui ir 20–30 dienų pristatymui. Tikroji atvykimo data priklauso nuo paskirties vietos, pristatymo būdo ir muitinės formalumų. Skubių ar didelių -apimčių užsakymų pristatymo grafikas turi būti patvirtintas prieš pateikiant užsakymą.

Kl .: Kokios gabenimo ir pristatymo sąlygos galimos tarptautiniams užsakymams?

A: Užsakymai gali būti siunčiami pagal EXW, DAP arba DDP sąlygas, atsižvelgiant į paskirties vietą ir užsakymo reikalavimus. EXW tinka, kai pirkėjas organizuoja transportavimą, o DAP/DDP gali supaprastinti pristatymą nuo -iki-durų. Prašant pasiūlymo turi būti patvirtintas taikomas pristatymo būdas ir Incoterm.

K: Kaip SC UPC jungčių rinkiniai supakuojami eksportui?

A: Standartiniai mazgai supakuoti į apsauginius PE maišelius arba dėžutes su papildomais atskyrimais arba amortizatoriais, kurie naudojami siekiant išvengti jungties užteršimo, kabelio deformacijos ir mechaninių pažeidimų transportavimo metu.

Klausimas: Ar galite pateikti kokybės patikrinimo ir gaunamų prekių kontrolės dokumentus?

A: Taip. Standartiniai tiekimo dokumentai gali apimti gaminio specifikacijas, pakuočių sąrašus ir tikrinimo įrašus. Patikros ataskaitos, atitikties sertifikatai ar kiti kokybės dokumentai gali būti surašyti, kai tai nurodyta pirkimo užsakyme.

Kl.: Ar SC UPC jungtys gali būti tiekiamos ir pataisų laidams, ir kojelių rinkiniams?

A: Taip. Jungtis gali būti tiekiama kaip iš anksto-užbaigtų skaidulų rinkinių dalis, įskaitant pataiso laido ir sujungimo konfigūracijas, jei prieš gaminant bus patvirtinta reikiama kabelio konstrukcija ir galų išdėstymas.

K: Ar galite tiekti SC APC, o ne SC UPC?

A: SC APC yra kitokia poliravimo konfigūracija ir neturėtų būti pakeista SC UPC, nepatvirtinus sistemos reikalavimų. Jei reikalingas APC nutraukimas, pirkimo užsakyme tai turėtų būti nurodyta atskirai, kad jungtis ir sąsaja būtų pateikiamos kaip suderinama konfigūracija.

Kl.: ar galite palaikyti trečiosios šalies{0}} patikrinimą prieš išsiunčiant?

A: Taip. Trečiosios šalies patikrinimas gali būti surengtas prieš išsiunčiant, kai to reikalauja pirkėjas arba projektas. Dėl patikrinimo apimties, mėginių ėmimo metodo, priėmimo kriterijų ir patikrinimo išlaidų reikia susitarti prieš gaminant ar išsiunčiant.
