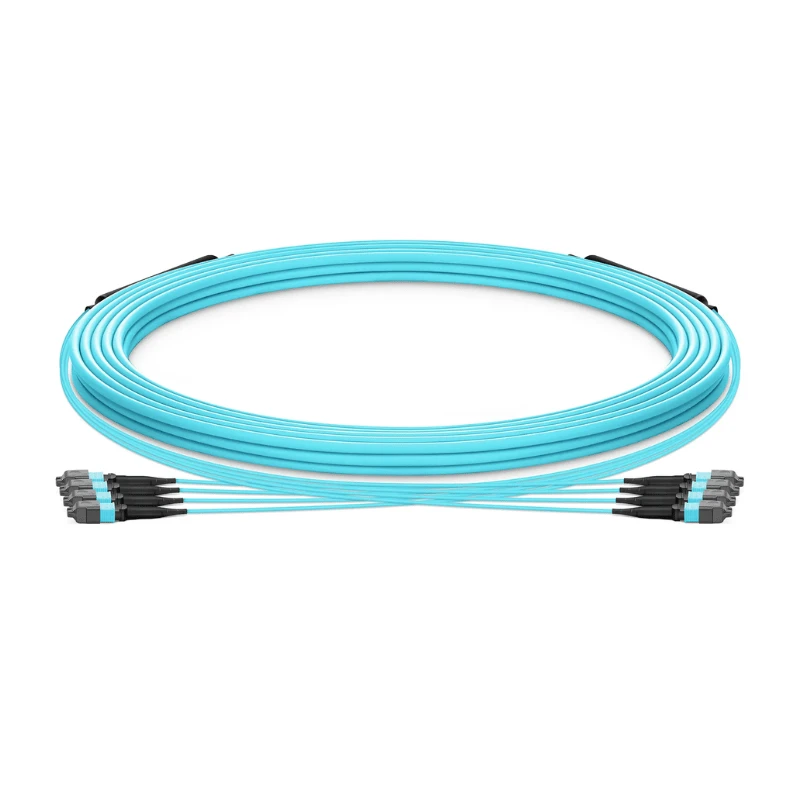

OM3 MPO daugiamodis skaidulinis kabelis yra gamykloje{1}}baigtas daugiamodis skaidulinis mazgas, sukurtas naudojant OM3 optinio pluošto ir MPO/MTP kelių skaidulų jungtis.
Techninės specifikacijos
|
Parametras |
Specifikacija |
|
Produkto tipas |
OM3 MPO daugiamodis skaidulinis kabelis |
|
Pluošto tipas |
OM3 daugiamodis pluoštas |
|
Pluošto dydis |
50/125 μm |
|
Bangos ilgis |
850 nm / 1300 nm |
|
Pluošto skaičius |
8/12/24/48/72/144 Skaidulos |
|
Jungties tipas |
MPO / MTP |
|
Jungtis A |
Vyras / Moteris; Prisegta / atsegta |
|
Jungtis B |
Vyras / Moteris; Prisegta / atsegta |
|
Poliškumas |
A tipas / B tipas / C tipas |
|
Kabelio konstrukcija |
Apvalus kabelis / mikro{0}}paskirstymo kabelis / juostelinis kabelis |
|
Striukės medžiaga |
LSZH / PVC / OFNP |
|
Kabelio ilgis |
Pasirinktinis ilgis |
|
Darbinė temperatūra |
-20 laipsnių iki +70 laipsnio |
|
Optinis testavimas |
Įdėjimo praradimas / grąžinimo praradimas |
|
Jungties patikrinimas |
Pabaiga-veido apžiūra / 3D interferometro apžiūra |
|
Atitiktis |
RoHS / REACH / CE; UL 910 ir CPR konfigūracijos priklauso nuo galiojančios kabelio konstrukcijos |
OM3 pluošto charakteristikos
OM3 skaidulų klasė apibrėžia optinio kelio daugiamodės perdavimo charakteristikas, o MPO/MTP pabaiga – kaip atskiri skaidulų kanalai pateikiami įrangos sąsajoje.
Surinkimo{0}}lygio našumas
OM3 MPO agregato pluošto specifikacija ir jungties galas vertinami kaip baigtas optinis kelias, o ne kaip nepriklausomi komponentų aprašymai.
Praradimo konfigūracija
DIMI pateikia skirtingus MPO / MTP nuostolių laipsnius, todėl gatavą agregatą galima nurodyti pagal prijungtos nuorodos optinius{0}}praradimo reikalavimus.
Perdavimo sąlygos
Pasiekiamas perdavimo atstumas priklauso nuo visos optinės jungties, įskaitant siųstuvus-imtuvus, pasyviuosius komponentus ir turimą optinį biudžetą, o ne nuo kabelio specifikacijos atskirai.
Kabelių konstrukcija
Kabelio konstrukcija
Pasirinkta kabelio konstrukcija apibrėžia vidinį -pluošto mazgo išdėstymą ir mechaninę apsaugą prieš MPO / MTP užbaigimą.
Pluošto apsauga
Pasirinkta konstrukcija sugrupuoja ir apsaugo atskirus pluoštus pagal nurodytą kabelio konstrukciją ir skaidulų skaičių.
Striukės specifikacija
Apvalkalo konstrukcija apibrėžiama kartu su reikalaujamais gatavo kabelio mechaniniais, aplinkosaugos ir atitikties reikalavimais.
MPO nutraukimas
Jungties konfigūracija:MPO / MTP jungtys gamykloje baigiamos atsižvelgiant į nurodytą jungties tipą, lytį, kaiščio konfigūraciją ir galų -to{1}} skaidulų susiejimą.
Poliškumas ir skaidulų žemėlapis:Nurodytas poliškumas apibrėžia pluošto -padėties santykį tarp dviejų jungties galų, o užbaigtas mazgas patikrinamas pagal patvirtintą atvaizdavimą prieš išsiunčiant.
Produkto kokybės patikrinimas
Optinis testavimas
Pagal patvirtintas optines specifikacijas, prieš išsiunčiant kiekvieną gatavą agregatą atliekami įterpimo ir grąžinimo praradimo bandymai.
01
Jungties geometrija
MPO jungties geometrija patikrinama 3D interferometru, įskaitant pluošto aukštį, kreivio spindulį ir viršūnės poslinkį.
02
Baigti-veido apžiūrą
Prieš išleidžiant gatavą agregatą, jungčių galiniai paviršiai apžiūrimi, ar nėra paviršiaus defektų ir užteršimo.
03
Poliškumo patikrinimas
Skaidulų tęstinumas ir poliškumas tikrinami pagal nurodytą atvaizdavimą, kad būtų patikrinta kanalo atitiktis visame mazge.
04
Produkto atsekamumas
Kai nurodomas nuoseklus ataskaitų teikimas, gatavą kabelį galima susieti su įrašytais optiniais ir jungties patikrinimo duomenimis naudojant jam priskirtą identifikavimo numerį.
05
DUK
Kl .: Ar OM3 MPO kabelį galima naudoti jungtyje, kurioje yra OM4 pluoštas?
A: Prieš diegiant mišrius OM3/OM4 ryšius reikėtų įvertinti pagal siųstuvo-imtuvo specifikacijas ir sistemos optinį biudžetą, nes bendras našumas priklauso nuo kombinuotų skaidulų ir komponentų specifikacijų.
Kl .: Ką reikėtų patvirtinti prieš pateikiant pakartotinį OM3 MPO kabelio užsakymą?
A: Patvirtinta gaminio specifikacija, ankstesnio užsakymo nuoroda arba gamybos pavyzdys turėtų būti naudojami sutartai konfigūracijai patvirtinti prieš pakartotinę gamybą.
Kl.: Ar patvirtintą pavyzdį galima naudoti kaip OM3 MPO kabelio užsakymo gamybos etaloną?
A: Taip. Patvirtintas pavyzdys gali būti naudojamas kaip gamybos nuoroda, kai jo konfigūracija ir taikomi tikrinimo reikalavimai yra dokumentuoti patvirtintoje užsakymo specifikacijoje.
Kl.: Ar DIMI gali pagaminti OM3 MPO kabelį pagal esamą kliento specifikaciją?
A: Taip. Esama kliento specifikacija gali būti naudojama kaip gamybos nuoroda, kai reikiama konfigūracija, techniniai reikalavimai ir tikrinimo kriterijai yra aiškiai apibrėžti ir patvirtinti prieš gamybą.
Kl .: ko paprastai reikia norint pateikti OM3 MPO kabelio pasiūlymą?
A: Projekto kiekis, tikslinė pristatymo data, esamos dalies numeris, patvirtintas pavyzdys arba ankstesnio užsakymo nuoroda gali padėti tiekėjui parengti kainos pasiūlymą pagal reikiamą konfigūraciją.
Kl.: Ar OM3 MPO kabeliai gali būti tiekiami OĮG arba privatiems užsakymams su etiketėmis?
A: OĮG arba privačių{0}}ženklų reikalavimai gali būti įtraukti į patvirtintą gamybos specifikaciją, įskaitant sutartus produkto identifikavimo, ženklinimo, pakavimo ir dokumentų reikalavimus.
Kl.: Kokių dokumentų galima paprašyti užsakant OM3 MPO laidą?
A: Pirkėjai gali nurodyti reikiamas bandymų ataskaitas, gaminio identifikavimo įrašus, tikrinimo įrašus ar kitus kokybės dokumentus kaip užsakymo dokumentų reikalavimų dalį.
Klausimas: Kaip pirkėjai gali įvertinti OM3 MPO kabelių tiekėją prieš pateikdami gamybos užsakymą?
A: Prieš patvirtindami gamybos užsakymą, pirkėjai gali peržiūrėti tiekėjo gaminio specifikacijas, pavyzdžių patvirtinimo procesą, optinių bandymų įrašus, jungties tikrinimo galimybes, taikomus sertifikatus ir gamybos dokumentus.
