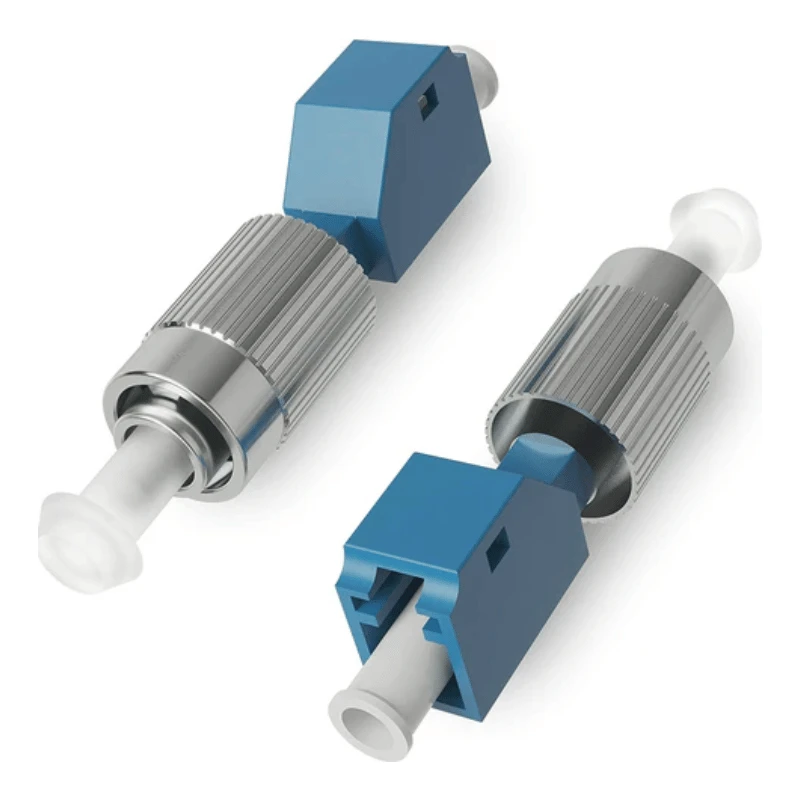

LC į FC šviesolaidiniai adapteriai yra hibridiniai lizdai-į-kištukiniai adapteriai, skirti sujungti LC-galinius ir FC-galinius šviesolaidinius komponentus iš naujo ne-užbaigiant skaidulą. Standartinė konfigūracija yra LC/UPC į FC/UPC, vienakryptė, vienmodė OS2 9/125 μm, su tikslia cirkonio keramikos išlygiavimo mova. Pagal projekto reikalavimus galima nurodyti skirtingus jungčių poliravimo tipus, pluošto režimus, korpuso medžiagas ir tvirtinimo konfigūracijas.
Adapterio specifikacijos
|
Parametras |
Standartinė specifikacija |
||
|
Adapterio tipas |
LC į FC hibridinis adapteris |
||
|
Jungties konfigūracija |
LC/UPC į FC/UPC |
||
|
Lytis |
Moteris-į-Moteris |
||
|
Kanalas |
Paprastas |
||
|
Pluošto režimas |
Vienmodžio OS2 9/125 μm |
||
|
Lygiavimo rankovė |
Tiksli cirkonio keramika |
||
|
Tipiškas įterpimo praradimas |
Mažesnis arba lygus 0,3 dB |
||
|
Grąžinimo praradimas |
Didesnis arba lygus 50 dB, UPC |
||
|
Patvarumas |
Didesnis arba lygus 500 poravimosi ciklų |
||
|
Darbinė temperatūra |
-25 laipsnių iki +70 laipsnio |
||
|
Laikymo temperatūra |
-40 laipsnių iki +85 laipsnio |
||
|
Montavimas |
Skydo tvirtinimas |
||
|
Būstas |
Inžinerinis plastikas arba metalas |
||
|
Taikomi standartai |
IEC 61754-20 / IEC 61754-13 sąsajos reikalavimai; RoHS |
||
LC sąsaja atitinka LC jungčių šeimos matmenų reikalavimus, o FC pusėje naudojama standartizuota 2,5 mm antgalio sąsaja ir sraigtinės movos konstrukcija.
Jungčių suderinamumas
Adapteris sukurtas tiesioginiam LC-į-FC sujungimui, todėl jis naudingas ten, kur įranga, pataisų plokštės arba esama šviesolaidžio infrastruktūra naudoja skirtingas jungties platformas.
LC pusė:Suderinamas su standartinėmis LC jungtimis; Galima nurodyti UPC ir APC konfigūracijas.
FC pusė:Suderinamas su standartinėmis FC jungtimis naudojant atitinkamą PC/UPC arba APC konfigūraciją.
Pluošto režimai:siSglemode OS2 yra standartinė konfigūracija; Daugiamodės versijos, tokios kaip OM3 ir OM4, gali būti tiekiamos, kai atitinkamai suderinama adapterio konstrukcija ir išlygiavimo įvorė.
Lenkų atitikimas:Jungčių poliravimo tipai turi būti parenkami pagal sujungiamus komponentus. LC ir FC sąsajos turi atskiras IEC matmenų specifikacijas.
Mišrių jungčių tinklams naudojant hibridinį adapterį nereikia keisti kitu atveju tinkamų jungties laidų arba iš naujo{0}}nutraukti įdiegtą skaidulą.
Adapterio struktūra
Adapteris susideda iš dviejų jungčių lizdų, tikslaus išlygiavimo movos ir išorinio korpuso su reikiama skydelio{0}}laikymo struktūra.
Cirkonio dioksido keramikos įvorė palaiko gnybtų išlygiavimą poravimosi ir atsijungimo metu, taip padedant kontroliuoti optinio sujungimo praradimą. LC pusėje naudojama kompaktiška skląsčio{1}}tipo sąsaja, o FC pusėje yra srieginis sujungimo mechanizmas, būdingas FC jungtims.
Priklausomai nuo mechaninių reikalavimų ir skydo konstrukcijos, galima rinktis iš didelio{0}}stiprumo inžinerinio plastiko arba metalo. Taip pat galima konfigūruoti apsauginius dangtelius nuo dulkių, sklendžių konstrukcijas, įvairaus dizaino flanšus ir kliento{2}}konkrečias tvirtinimo funkcijas.
Programos
Telekomunikacijų ir ODF sistemos
Naudojamas prijungti LC ir FC pataisos laidus optiniuose skirstomuosiuose rėmuose, skaidulinėse plokštėse ir nešiklio tinklo įrangoje.
Duomenų centras ir įmonės šviesolaidiniai tinklai
Tinka įrangos perkėlimui arba pasenusiam-į-naują infrastruktūrą, kur LC ir FC sąsajos turi egzistuoti kartu.
FTTx paskirstymo įranga
Galima integruoti į šviesolaidžio paskirstymo dėžutes, spinteles, galinius skydelius ir kitą prieigos{0}}tinklo įrangą, kur reikalingi mišrūs jungčių tipai.
Pluošto bandymo ir matavimo įranga
Teikia keičiamą LC-to-FC sąsają, skirtą optiniams bandymo prietaisams ir laboratorinėms arba gamybos bandymų plokštėms.
OEM pluošto plokštės ir mazgai
Tinka skydų gamintojams, korpusų kūrėjams ir sistemų integratoriams, kuriems reikalinga nurodyta hibridinio adapterio konfigūracija.
Pritaikymas / OEM
Jungties derinys:Lc{0}}fc ir kitos hibridinės konfigūracijos.
lenkų kalba:Upc arba apc pagal sujungimo jungties konfigūraciją.
Šviesolaidžio režimas:Os2 vienmodė ir pasirinktos daugiamodės konfigūracijos.
Rankovė:Cirkonio oksido keramika; Konkrečioms reikmėms galima įvertinti alternatyvias rankovių medžiagas.
Korpusas: plastikinė arba metalinė konstrukcija.
Montavimas:Standartinis skydo montavimas, konstrukcijos su flanšais / be flanšų, spaustukai arba kliento -specifinė tvirtinimo geometrija.
Apsauga:Dulkių dangteliai arba langinių dizainas.
Identifikavimas:Korpuso spalva, logotipas, prievadų numeracija, dalies numeris ir brūkšninio kodo ženklinimas.
Pakuotė:Masiniai, individualūs maišai arba kliento{0}}nurodyta pakuotė.
Kokybė ir patikra
Kokybės kontrolė turėtų apimti ir optinį efektyvumą, ir mechaninį patikimumą. Įprasti tikrinimo elementai apima:
Nurodytos jungties ir poliravimo konfigūracijos įterpimo ir grąžinimo praradimo bandymas.
Adapterio sąsajų, tvirtinimo funkcijų ir derinimo komponentų matmenų patikrinimas.
Movos ir įvorės išlygiavimo patikrinimas, kad būtų išlaikytas kartojamas poravimosi efektyvumas.
Poravimosi ciklo{0}}bandymas mechaniniam patvarumui patikrinti.
Vizuali apžiūra, ar nėra korpuso defektų, movos būklės, užteršimo ir jungties sąsajos pažeidimo.
Temperatūros ir aplinkos bandymai, kai to reikalaujama pagal projekto specifikaciją.
Medžiagos ir atitikties dokumentai, įskaitant RoHS{0}}susijusius reikalavimus, kai nurodyta.
Patikrinimo kriterijai ir bandymų ataskaitos gali būti suderintos su kliento brėžiniais, pirkimo specifikacijomis arba taikomais šviesolaidinio{0}}komponentų standartais.
DUK
Kl .: Ar galite pateikti pavyzdžius prieš masinį užsakymą?
A: Taip. Pavyzdžiai gali būti pateikti specifikacijai, jungčių suderinamumui ir surinkimo įvertinimui prieš perkant masinį. Mėginio kiekis ir visi taikomi mėginio mokesčiai gali būti patvirtinti pagal pageidaujamą konfigūraciją.
K: Koks yra LC į FC šviesolaidinių adapterių MOQ?
A: Standartinėms konfigūracijoms MOQ paprastai yra 100 vienetų. OEM konfigūracijoms, specialioms medžiagoms arba pritaikytoms pakuotėms gali prireikti kitokio MOQ, kurį galima patvirtinti prieš pateikiant citatą.
Kl .: koks yra tipiškas masinių užsakymų vykdymo laikas?
A: Įprastas apdorojimo laikas yra 7–14 dienų, priklausomai nuo užsakymo kiekio ir konfigūracijos. Pristatymo laikas paprastai yra 20–30 dienų, o galutinis tvarkaraštis patvirtinamas pagal paskirties vietą ir pristatymo būdą.
Kl .: Kokius mokėjimo būdus sutinkate?
A: Mes paprastai priimame T / T, L / C, PayPal ir kredito korteles. Dėl kvalifikuotų užsakymų ar konkrečių projekto reikalavimų galima tartis dėl kitų mokėjimo sąlygų.
Kl .: Kokie pristatymo būdai galimi?
A: Užsakymai gali būti siunčiami greituoju, oro transportu arba jūrų kroviniu, atsižvelgiant į kiekį, pristatymo reikalavimus ir paskirties vietą. DDP, DAP ir EXW sąlygos taip pat gali būti derinamos pagal užsakymą.
Kl .: Ar galite pateikti patikrinimo ataskaitas kartu su užsakymu?
A: Taip. Patikrinimo dokumentai gali būti pateikti pagal sutartus užsakymo reikalavimus. Įprasti įrašai gali apimti įterpimo praradimą, grąžinimo praradimą, matmenų patikrinimą ir vizualinio patikrinimo rezultatus.
Kl .: Kaip turėčiau nurodyti adapterį, kai užklausau kainos pasiūlymo?
A: Pateikite reikiamą LC/FC jungties derinį, UPC arba APC poliravimą, simpleksinę ar kitą konfigūraciją, pluošto režimą, korpuso tipą, montavimo reikalavimus, kiekį ir pakavimo reikalavimus. Tinkintoms versijoms rekomenduojami brėžiniai arba etaloniniai pavyzdžiai.
