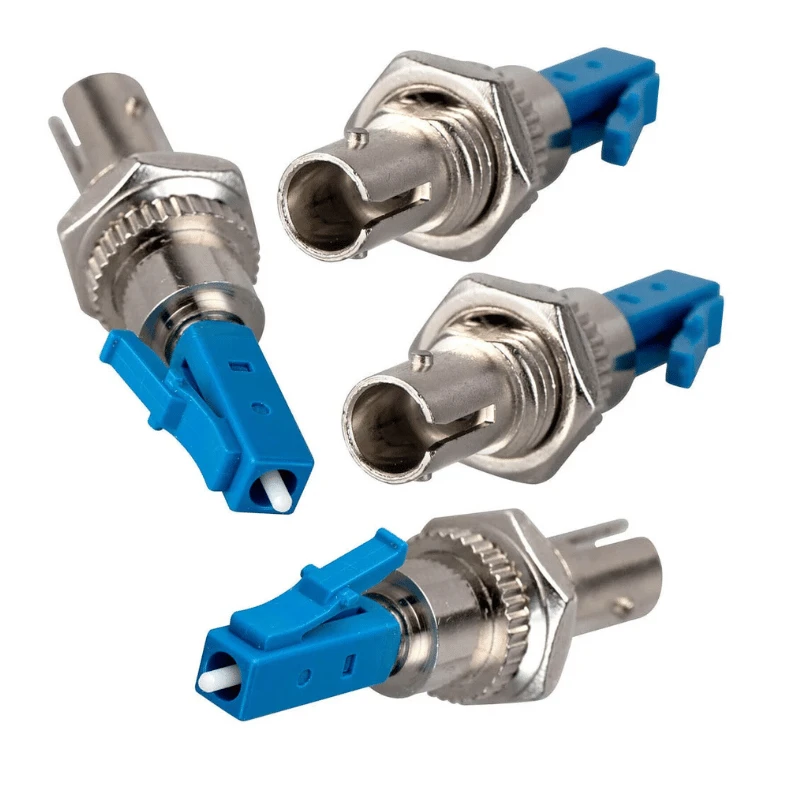

LC–ST šviesolaidinio kabelio adapteris yra hibridinis šviesolaidinis adapteris, skirtas sujungti LC-galutinį skaidulą su ST-gaunamu skaidulu, iš naujo ne{2}}pajungiant esamus kabelius. Jame naudojami tikslaus išlygiavimo komponentai, kad būtų išlaikytas stabilus pluošto sujungimas, tinkamas vienmodžiams ir daugiamodiams tinklams.
Adapterio specifikacijos
|
Parametras |
Specifikacija |
|
Adapterio tipas |
Hibridinis adapteris iš LC į ST |
|
LC sąsaja |
LC moteris |
|
ST sąsaja |
ST moteris |
|
LC Ferrule |
1,25 mm |
|
ST Ferrule |
2,5 mm |
|
Pluošto tipas |
Vienmodžio OS2; Daugiamodis OM1/OM2/OM3/OM4 |
|
lenkiškas tipas |
UPC; Galimas APC atitinkamoms konfigūracijoms |
|
Lygiavimo rankovė |
Cirkonio keramika |
|
Įdėjimo praradimas |
Mažesnis arba lygus 0,3 dB tipiškas; Mažesnis arba lygus 0,5 dB maks. |
|
Grąžinimo praradimas |
Didesnis arba lygus 45 dB UPC; Didesnis arba lygus 60 dB APC |
|
Pakartojamumas |
Mažesnis arba lygus 0,1 dB |
|
Poravimosi patvarumas |
Didesnis arba lygus 500 ciklų |
|
Būstas |
didelio{0}}stiprumo plastikas; metalinis korpusas pasirinktinai |
|
Montavimas |
Skydelio-montavimas |
|
Darbinė temperatūra |
-25 laipsnių iki +70 laipsnio |
|
Konfigūracija |
Paprastas; Galimas dvipusis surinkimas |
Jungčių suderinamumas
Adapteris suteikia tiesioginį mechaninį sujungimą tarp lc ir st jungčių, todėl jis tinkamas, kai įranga, blokų plokštės arba sumontuoti kabeliai naudoja skirtingas jungčių sąsajas.
Lc pusė:Suderinamas su standartinėmis lc jungtimis naudojant 1,25 mm įvorę.
Šv. pusė:Suderinamas su standartinėmis st jungtimis, naudojant 2,5 mm įvorę ir bajonetinę movą.
Vienmodis:Palaiko OS2 9/125 μm konfigūracijas su upc arba taikomu APC poliravimu.
Daugiarežimas:Palaiko om{0}}/125 μm ir om2/om3/om4 50/125 μm konfigūracijas.
Jungčių maišymas:Adapteris keičia tik jungties sąsają; prijungtos skaidulos turi likti suderintos su reikiamu perdavimo režimu ir optine sistema.
Adapterio struktūra
Adapterį sudaro LC{0}}šoninė sąsaja, ST-šoninė sąsaja, tikslaus išlygiavimo įvorė, korpusas ir tvirtinimo konstrukcija.
Cirkonio oksido keramikos įvorė išlaiko žiedo koncentriškumą poravimosi metu, todėl padeda kontroliuoti šoninį poslinkį ir optinio įterpimo praradimą.
Standartinis korpusas yra didelio{0}}tvirto plastiko, skirtas montuoti kompaktiškai. Įrangai, kuriai taikomi skirtingi mechaniniai reikalavimai, gali būti nurodytas metalinis korpusas, flanšo tipas, fiksavimo laikiklis, srieginis tvirtinimas ir kitos vietos.
Programos
Tinklo perkėlimas:Sujungia naują lc{0}}pagrįstą įrangą prie esamos st-terminuotos šviesolaidinės infrastruktūros nekeičiant visos kabelinės jungties.
Patch panelės ir odfs:Užtikrina mišrų lc/st ryšį skaidulų paskirstymo ir pataisymo sistemose.
Bandymo įranga:Sąsajos lc pataisų laidai su st prievadais ant optinių bandymo prietaisų ir matavimo įrangos.
Telekomunikacijų tinklai:Palaiko mišrų{0}}jungčių diegimą tinklo išplėtimo ar įrangos pakeitimo metu.
Įmonių ir miestelių tinklai:Tinka senajai st infrastruktūrai, kuri ir toliau naudojama kartu su lc{0}}pagrįsta įranga.
Pramoninės ir prietaisų sistemos:Teikia jungties konvertavimą, kai esama šviesolaidinė įranga naudoja st sąsajas.
Hibridiniai adapteriai yra specialiai naudojami mišrioms{0}}jungčių aplinkoms ir įrangos perkėlimui, kai pakartotinis nutraukimas{1}}nepageidautinas.
Pritaikymas / OEM
Sąsajų deriniai:Lc-st, lc-sc, lc-fc, sc-st ir kitos hibridinės konfigūracijos.
Šviesolaidžio režimas:Os2, om1, om2, om3 arba om4.
lenkų kalba:Upc arba apc, kur mechaniškai ir optiškai suderinama.
Būstas:Plastikas arba metalas; galimas pritaikytas spalvų identifikavimas.
Montavimas:Flanšas, sriegiuotas, prispaudžiamas{0}}arba kliento-nurodytas skydo plotas.
Konfigūracija:Paprastas arba suporuotas dvipusis susitarimas.
Identifikavimas:Logotipas, dalies numeris, jungties identifikavimas ir kiti ženklai.
Pakuotė:Didelis pakavimas, atskiri maišai, iš anksto{0}}išrūšiuoti rinkiniai ir privati{1}}pakavimas etiketėmis.
Kokybė ir patikra
Kokybės kontrolė turėtų apimti ir optinį efektyvumą, ir mechaninį suderinamumą. Kiekviena produkcijos partija gali būti patikrinta pagal sutartą specifikaciją su pagrindiniais tikrinimo elementais, įskaitant:
Korpuso ir sąsajų vizualinė ir matmenų patikra
LC/ST įvorės ir įvorės išlyginimo patikra
Įterpimo nuostolių matavimas
Grąžos nuostolių matavimas nurodytoms vienmodėms konfigūracijoms
Jungčių pakeičiamumas ir poravimosi patikrinimas
Poravimosi patvarumo bandymas
Korpuso ir montavimo konstrukcijų patikra
Ženklinimas, kiekio ir pakuotės patikra
Patikrinimo įrašai gali būti pateikti pagal projekto reikalavimus.
DUK
Kl .: Ar adapteriui įdiegti reikia kokių nors specialių įrankių?
A: Paprastai nereikia specialių optinio užbaigimo įrankių. Adapteris skirtas mechaniniam jungčių sujungimui ir skydo montavimui. Jei pristatoma pritaikyta tvirtinimo konstrukcija, montavimas turi būti atliekamas pagal atitinkamą įrangą arba skydo konstrukciją.
K: Ar adapteris gali būti naudojamas tiek vidaus, tiek lauko pluošto sistemoms?
A. Jis visų pirma skirtas apsaugotoms patalpoms, įrangos{0}}kambariams, lentynoms, pataisų-panelėms ir spintoms montuoti. Jei norite naudoti lauke, adapteris turi būti sumontuotas tinkamoje oro sąlygoms atspariame korpuse, o ne tiesiogiai nuo lietaus, dulkių ar ilgalaikių aplinkos sąlygų.
Klausimas: Ar galiu užsisakyti pavyzdžius prieš pirkdamas masinį?
A: Taip. Galima pateikti pavyzdžius jungties, matmenų, tvirtinimo ir optinio -našumo įvertinimui prieš pradedant gamybą. Pavyzdžių reikalavimai ir mokesčiai gali būti patvirtinti pagal pageidaujamą konfigūraciją ir kiekį.
Kl.: Ar galite pateikti adapterius pagal įdiegtą{0}}sistemos dalies numerį?
A: Techniniam palyginimui gali būti naudojamas nuorodos dalies numeris, tačiau gamyba turėtų būti pagrįsta patikrintais matmenimis ir eksploataciniais reikalavimais, o ne vien dalies numeriu. Klientai gali pateikti pavyzdžius, brėžinius arba duomenų lapus suderinamumo peržiūrai.
Kl .: Kaip šviesolaidiniai adapteriai supakuojami tarptautiniam siuntimui?
A: Adapteriai paprastai yra apsaugoti nuo užteršimo ir fizinių pažeidimų tvarkant ir transportuojant, o vidinė pakuotė ir tinkamos išorinės dėžutės parenkamos pagal užsakymo kiekį. Individuali arba pritaikyta pakuotė gali būti organizuojama pagal OEM ir platintojų užsakymus.
Kl .: koks yra įprastas užsakymo pateikimo laikas?
A: Standartinių komercinių užsakymų atveju įprastas apdorojimo laikas yra 7–14 dienų, po to seka maždaug 20–30 dienų pristatymo laikas, atsižvelgiant į paskirties vietą ir pristatymo būdą. Individualūs arba didelės apimties{5}}užsakymai turėtų būti suplanuoti atskirai, patvirtinus specifikaciją.
Kl .: Kokios mokėjimo sąlygos galimos užsakymams?
A: Įprasti mokėjimo būdai yra T/T, L/C, PayPal ir kredito kortelė. Dėl kvalifikuotų užsakymų galima aptarti ir kitus mokėjimo būdus, galutines sąlygas patvirtinant pasiūlyme arba pardavimo sutartyje.
