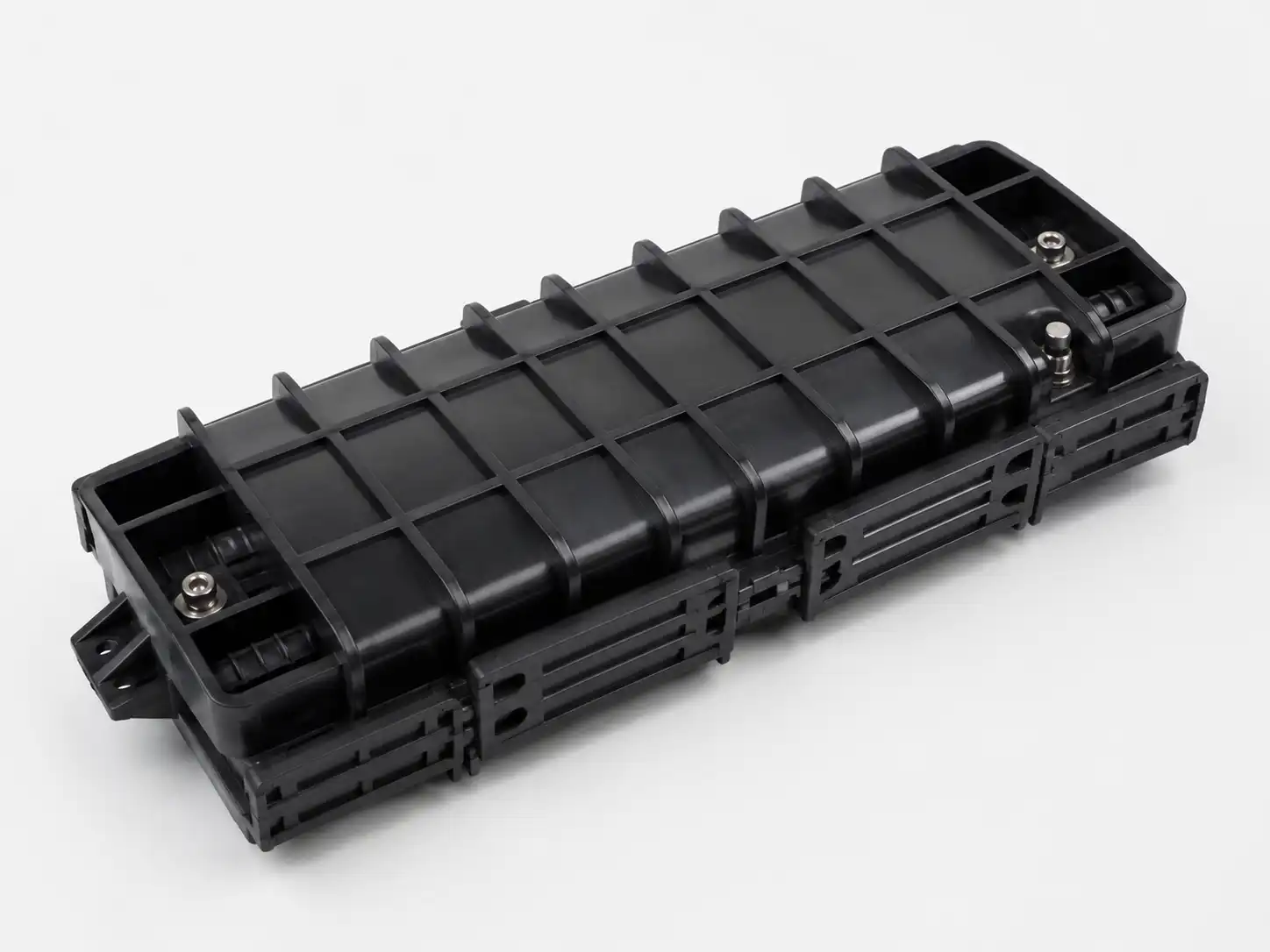

„12 Core Horizontal Fiber Optic Splice Closure“ yra kompaktiškas lauko korpusas, skirtas apsaugoti ir organizuoti iki 12 vieno -pluošto sandūrų FTTH ir išoriniuose{3}}gamybos tinkluose. Horizontali jo konstrukcija tinka kabelių sujungimams, šakų taškams ir remonto vietoms sutankinti, kur erdvė ir sujungimo pajėgumai yra riboti. Uždarymui naudojamas pakartotinai-įleidžiamas mechaninis sandarinimas ir konfigūruojami kabelių įvadai, skirti praktinei priežiūrai vietoje.
Techninės specifikacijos
|
Specifikacija |
Detalės |
|
Produkto tipas |
12 skaidulų horizontalus šviesolaidžio sujungimo uždarymas |
|
Uždarymo tipas |
Horizontalus / įdėtas |
|
Didžiausia sujungimo talpa |
12 vieno-pluošto sandūrų |
|
Sujungimo dėklas |
1 × 12F dėklas |
|
Kabelių prievadai |
2 arba 4 prievadai; 1 in/1-out arba 2-in/2-out |
|
Kabelio skersmuo |
Paprastai Ø5–13 mm, priklauso nuo konfigūracijos |
|
Būsto medžiaga |
UV-atsparus inžinerinis plastikas; PC / ABS / PP parinktys |
|
Sandarinimo metodas |
Pakartotinis mechaninis sandarinimas- |
|
Apsaugos įvertinimas |
IP68 klasės dizainas |
|
Darbinė temperatūra |
–40 laipsnių iki +65 laipsnio |
|
Standartinė spalva |
Juoda |
Struktūros ir pluošto valdymas
Uždarymas apima apsauginį korpusą, sandarinimo sistemą, kabelio-įvado komponentus, sujungimo dėklą, pluošto{1}}vedimo sritį ir kabelio-tvirtumo-narių tvirtinimo taškus. 12F sujungimo dėklas išlaiko sujungimo rankoves ir pluošto laisvumą, išlaikant kontroliuojamą pluošto nukreipimą. Kabelio suvaržymas izoliuoja išorines traukimo jėgas nuo sujungimo srities, sumažindamas mechaninį įtempį montavimo ir priežiūros metu.
Pakartotinai{0}}įvedama mechaninė struktūra leidžia technikai atidaryti korpusą apžiūrai, remontui ar tinklo modifikavimui nepakeičiant viso uždarymo.
Kabelių suderinamumas ir montavimas
Prieš užsakydami patvirtinkite skaidulų skaičių, kabelio išorinį skersmenį, kabelio{0}}įvesties kiekį, kabelio konstrukciją, stiprumo{1}nario tipą ir reikalingą montavimo būdą. Šie parametrai nustato tinkamą prievadą ir sandarinimo konfigūraciją.
Uždoris gali būti tiekiamas antenoje, stulpelyje / sienoje -montuojamas, ortakis, rankinė / šulinys, požeminis ir tiesioginis-užkasimas su reikalingais tvirtinimo ir sandarinimo priedais. Montavimo metu kabelių apvalkalai ir tvirtumo elementai turi būti saugiai pritvirtinti prieš išvedant pluoštą ir turi būti laikomasi gamintojo nurodyto minimalaus lenkimo spindulio.
Programos
Įprastos programos apima:
FTTH kritimas ir paskirstymo sujungimas kompaktiškuose tinklo{0}}kraštų taškuose
Antenos ir stulpų{0}}montuojamos kabelių jungtys, kur vietos ribota
Ortakių ir rankinių angų įrenginiai, kuriems reikalingas apsaugotas vidinis sujungimas
Kabelių taisymo taškai po maršruto pažeidimo ar priežiūros
Atšakos jungtys kaimo plačiajuosčio ryšio ir paskutinės{0}}mylės tinkluose
Sienoje{0}}tvirtinti sujungimo taškai šalia pastatų ir prieigos mazgų
OEM / ODM ir tiekimas
DIMI palaiko OEM logotipo žymėjimą, tinkintą pakuotę, korpuso spalvą, kabelio{0}}prievado konfigūraciją ir priedų rinkinius. Projekto užsakymams inžinieriai prieš gamindami gali peržiūrėti skaidulų skaičių, kabelio skersmenį, montavimo aplinką ir prekės ženklo reikalavimus. Pavyzdžiai gali būti pateikti produkto įvertinimui ir projekto patvirtinimui.
Kokybės tikrinimas ir dokumentacija
Kokybės kontrolė apima gaunamų medžiagų patikrinimą,{0}}surinkimo patikrinimus, sandarinimą ir mechaninį patikrinimą, gatavo-produkto patikrinimą ir eksporto-pakavimo patikrą. Taikomi gaminio bandymai gali apimti IP68 sandarinimo, kabelio tempimo ir sulaikymo, smūgio, gniuždymo, lenkimo, temperatūros ciklo, UV senėjimo ir atitinkamų metalinių komponentų druskos {5}purškimo bandymus.
Projekto vertinimui gali būti pateikti duomenų lapai, patikrinimų įrašai ir taikomos bandymų ataskaitos. DIMI gamybos sistema apima ISO 9001:2015 ir TL-9000 kokybės valdymo sertifikatus.
Užsakymas ir logistika
MOQ
100 vnt standartiniams masiniams užsakymams; galima įvertinti užsakymų pavyzdžius.
01
Apdorojimas
Paprastai 7–14 darbo dienų po specifikacijos ir užsakymo patvirtinimo.
02
Siuntimas
Paprastai 20–30 dienų jūra, oru arba greituoju transportu, atsižvelgiant į paskirties vietą ir pristatymo būdą.
03
Pakuotė
Individualios apsauginės pakuotės ir eksporto dėžutės; projektų užsakymams galimas padėklų išdėstymas ir individualus ženklinimas.
04
Mokėjimas
T/T arba L/C galima naudoti standartiniams B2B užsakymams; tinkamiems projektams gali būti patvirtinti kiti susitarimai.
05
DUK
Kl.: Ar uždoris gali būti tiekiamas kaip visas montavimo rinkinys?
A: Taip. Visą rinkinį gali sudaryti sujungimo dėklas, sandarinimo komponentai, kabelio tvirtinimo detalės, sujungimo apsaugos įvorės ir reikalingi tvirtinimo priedai. Tiksli medžiagų sąskaita turi būti nurodyta citatoje, kad būtų išvengta priedų neatitikimų.
Kl.: Ar galite suderinti esamą uždarymo ar konkurento modelį?
A: Taip. Pakeitimo ar privačių{1}}ženklų projektams pirkėjai gali pateikti esamą pavyzdį, piešinį, nuotraukas arba modelio numerį. DIMI gali peržiūrėti mechaninę konfigūraciją ir sukurti atitinkamą arba lygiavertę OEM versiją, jei tai techniškai įmanoma.
Klausimas: kokia informacija turėtų būti įtraukta į užklausą?
A: Pateikite reikiamą kiekį, paskirties šalį, kabelio modelį, numatomą metinį ar projekto kiekį, pakavimo reikalavimus ir visus reikalingus patikrinimo ar sertifikavimo dokumentus. Nestandartiniams projektams rekomenduojama naudoti kabelio duomenų lapą arba esamą uždarymo pavyzdį.
Kl .: Ar galite palaikyti etapinius arba pakartotinius projekto užsakymus?
A: Taip. Projektu{1}}pagrįstos ir kartotinės tiekimo programos gali būti suplanuotos pagal gamybos planavimą, pagrįstą prognozuojamu kiekiu, specifikacijų stabilumu ir reikiamomis pristatymo datomis.
Kl .: Kokie dokumentai gali būti lydimi masinės siuntos?
A: Priklausomai nuo užsakymo, dokumentuose gali būti komercinė sąskaita faktūra, pakuočių sąrašas, kilmės sertifikatas, gaminio duomenų lapas, patikrinimo įrašai ir taikomos bandymų ataskaitos. Prieš patvirtinant užsakymą, reikia paprašyti konkrečių{1}projekto dokumentų.
Kl .: Ar pagal vieną projektą galima užsisakyti skirtingų konfigūracijų uždarymą?
A: Taip. Kai projektui reikalingi keli variantai, galima nurodyti skirtingus prievadų išdėstymus,{1}}kabelių įvadų konfigūracijas, spalvas ir priedų rinkinius. Kiekviena konfigūracija turi būti patvirtinta ir dokumentuota prieš masinę gamybą.
Kl.: ar galima surengti trečiosios šalies{0}} patikrinimą?
A: Taip. Trečiosios šalies patikrinimas{1}}gali būti koordinuojamas, kai to reikalauja pirkėjas arba projekto sutartis. Prieš gaminant reikia susitarti dėl patikrinimo apimties, mėginių ėmimo metodo, bandymų reikalavimų ir tikrinimo agentūros.
Kl .: Ar gali būti palaikomi skubūs užsakymai?
A: Pagreitinta gamyba gali būti įvertinta pagal esamą pajėgumą, medžiagų prieinamumą, užsakymo kiekį ir konfigūraciją. Pirkėjai, prašydami pasiūlymo, turėtų nurodyti reikiamą pristatymo datą, kad būtų galima kartu peržiūrėti gamybos ir pristatymo parinktis.
