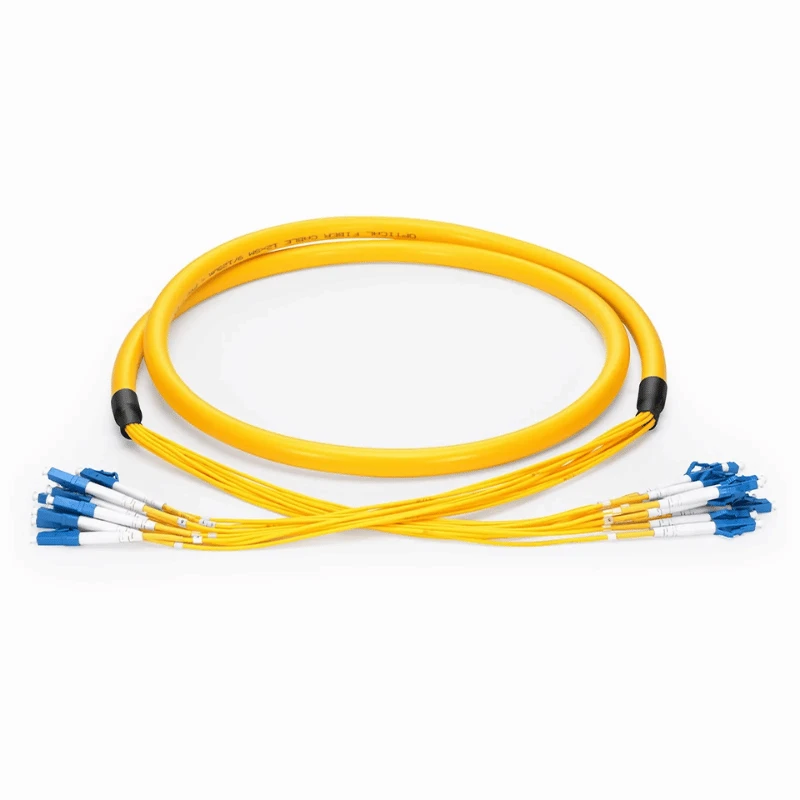

MTP į LC adapterio kabelis yra gamyklinis{0}}galutinis šviesolaidinis mazgas, jungiantis didelio-tankio MTP/MPO sąsają su keliomis LC dvipusėmis sąsajomis. Jis skirtas struktūriniam kabeliui tarp MTP/MPO magistralinių magistralinių, pataisymo sistemų ir aktyvios įrangos, kur reikalingi LC prievadai. Galimos konfigūracijos vieno-modžių ir daugiamodžių tinklų su skaidulų skaičiumi, poliškumu, jungties lytimi, kabelio struktūra ir apvalkalu, nurodytais pagal programą.
Techninės specifikacijos ir konfigūracija
|
Prekė |
Galima konfigūracija |
|
Pluošto tipas |
OS2, OM3, OM4, OM5 |
|
Pluošto skaičius |
8F, 12F, 24F arba pritaikytas |
|
MTP/MPO jungtis |
Vyras arba Moteris; prisegti arba atsegti pagal poreikį |
|
MTP/MPO lenkų kalba |
PC arba APC |
|
LC jungtis |
LC/UPC arba LC/APC |
|
Poliškumas |
Tipas A, B tipas arba C tipas |
|
Kabelio konstrukcija |
Juostelė, mikro{0}}paskirstymas arba išsiskyrimas |
|
Kabelio ilgis |
1 m, 2 m, 3 m, 5 m arba pagal užsakymą |
|
Striukė |
PVC, LSZH arba OFNP |
|
Standartinis įterpimo praradimas |
Mažesnis arba lygus 0,35 dB |
|
Mažo{0}}pralaimėjimo galimybė |
Mažesnis arba lygus 0,25 dB |
|
Itin-mažo-nuostolio parinktis |
Mažesnis arba lygus 0,15 dB |
|
Darbinė temperatūra |
-20 laipsnių iki +70 laipsnio |
|
Atitiktis |
IEC 61754-7, TIA-604-5, RoHS, REACH |
12 skaidulų rinkiniams MTP/MPO jungtis gali baigtis šešiomis dvipusėmis LC jungtimis.
OEM ir pritaikymas
Pasirinktinės konfigūracijos apima:
Skaidulų ir skaidulų skaičius
OS2, OM3, OM4, OM5; 8F, 12F, 24F arba konkrečiam projektui{7}}.
01
Jungties konfigūracija
MTP/MPO vyriškas arba moteriškas, prisegtas arba atsegtas; LC/UPC arba LC/APC.
02
Poliškumo ir skaidulų kartografavimas
A, B, C tipo arba kliento{0}}apibrėžtas žemėlapis, jei techniškai tinka.
03
Kabelio specifikacija
Pasirinktinis bendras ilgis, ištraukimo matmenys, apvalkalo medžiaga ir kabelio skersmuo.
04
OEM reikalavimai
Striukės spausdinimas, identifikavimo etiketės, jungčių žymėjimas ir kliento{0}}konkreti pakuotė.
05
Didelio-tankio įrenginių atveju kabelio konstrukcija ir ištraukimo matmenys turi būti suderinti su turima stovo, skydo, kasetės ar įrangos vieta prieš gaminant.
Programos
Duomenų centrai
MTP/MPO stuburas-prie-LC įrangos jungtys ir didelio-tankio pataisymas.
Serveriai ir saugojimo tinklai
LC sąsajos jungikliams, serveriams ir SAN įrangai.
Šviesolaidžio paskirstymo sistemos
Ryšiai tarp MTP/MPO magistralinės infrastruktūros ir LC pataisų skydelių arba modulių.
Telekomunikacijų ir įmonių tinklai
Struktūrinio pluošto nuorodos, kurioms reikalinga gamyklos -nutraukta MTP/MPO-į-LC konvertavimą.
Kokybės kontrolė ir bandymai
Prieš išsiunčiant kiekvieną agregatą atliekama gamybos patikra ir optiniai bandymai. Kokybės{1}}kontrolės elementai apima:
100% gatavų mazgų įdėjimo ir grąžinimo praradimo bandymas.
Jungties galo{0}}veido patikrinimas, siekiant nustatyti užteršimą, įbrėžimus, duobes ar kitus defektus.
Poliškumo ir skaidulų{0}}atvaizdavimo patvirtinimas pagal nurodytą konfigūraciją.
Jungties ir kabelio matmenų patikrinimas, siekiant patikrinti surinkimo nuoseklumą.
Medžiagos ir atitikties patikra, atitinkanti nurodytus apvalkalo ir komponentų reikalavimus.
MPO/MTP jungties našumas paprastai nurodomas pagal IEC 61754-7 ir TIA-604-5 reikalavimus, o faktinės įterpimo praradimo ribos turi būti patvirtintos pagal pasirinktą našumo laipsnį.
DUK
K: Kaip galite patvirtinti, kad šis kabelis suderinamas su mano esama MTP/MPO sistema?
A: Galime patikrinti sujungimo jungties tipą, lytį, kaiščio konfigūraciją, skaidulų atvaizdavimą, jungties poliravimą ir įrangos sąsają, palyginti su esamais komponentais. Pateikus nuotrauką, dalies numerį arba sistemos brėžinį galima išvengti nesuderinamo mazgo užsakymo.
Kl .: Ar galiu užsisakyti pavyzdžius prieš pateikdamas masinį užsakymą?
A: Taip. Galima pagaminti pavyzdžius konfigūracijai ir suderinamumui patikrinti prieš pradedant gamybą. Pavyzdiniai mokesčiai ir pristatymo mokesčiai paprastai nurodomi atskirai ir gali būti įskaityti į vėlesnį masinį užsakymą, atsižvelgiant į užsakymo kiekį.
Kl .: koks yra tipiškas šio kabelio MOQ?
Ats.: naudojant standartines konfigūracijas, paprastai galima priimti mažos{0}}apimties užsakymus arba pavyzdinius užsakymus. Individualiems rinkiniams MOQ priklauso nuo jungties komponentų, kabelių medžiagų, ženklinimo reikalavimų ir gamybos sąrankos; tikslus MOQ gali būti patvirtintas citata.
Kl .: koks yra standartinis gamybos laikas?
A: Standartinės konfigūracijos paprastai išsiunčiamos per 3–5 darbo dienas. Individualiems OEM užsakymams paprastai reikia 7–12 darbo dienų, atsižvelgiant į užsakymo kiekį ir medžiagų prieinamumą.
Kl .: Ar galite išlaikyti nuoseklias pakartotinių užsakymų specifikacijas?
A: Taip. Patvirtinti brėžiniai, MK, pluošto žemėlapis, jungčių specifikacijos, ženklinimo detalės ir tikrinimo reikalavimai gali būti naudojami kaip gamybos nuoroda pakartotiniams užsakymams. Tai padeda išlaikyti konfigūracijos nuoseklumą keliose pirkimo partijose.
K: Kokie dokumentai gali būti pateikti kartu su siunta?
A: Tipiniai dokumentai gali apimti komercinę sąskaitą faktūrą, pakuočių sąrašą, gaminio specifikaciją ir patikrinimo arba bandymo ataskaitą. Sertifikatai, tokie kaip RoHS arba REACH dokumentai, gali būti pateikti, kai to reikalauja projektas ir taikomi tiekiamiems komponentams.
Kl .: Kaip MTP į LC adapterio kabeliai supakuojami tarptautiniam siuntimui?
A: Kiekvienas mazgas yra apsaugotas nuo užteršimo, lenkimo ir mechaninių pažeidimų transportavimo metu. Atskiri maišeliai, apsauginiai dangteliai, dėžutės ir išorinė siuntimo pakuotė gali būti sukonfigūruoti pagal kabelių kiekį, jungties apsaugos reikalavimus ir pirkėjo pakuotės instrukcijas.
Kl.: Kas atsitiks, jei pristatytas kabelis neatitinka patvirtintų specifikacijų?
A: Susisiekite su mumis ir nurodykite užsakymo numerį, paveiktą kiekį, nuotraukas ir atitinkamus patikrinimo rezultatus. Galime palyginti pristatytus mazgus su patvirtinta gamybos specifikacija ir, pasitvirtinus gamybiniam neatitikimui, organizuoti pakeitimą, perdarymą ar kitą sutartą sprendimą.
